Graduation Project (2) SUPERVISOR: DR. Feda’ Yaseen PREPARED BY: Mohammad qinni Al I abd alhameed Yousef barmawi
2
Architectural design:
21
STRUCTURAL DESIGN:
22
MODEL GEOMETRY:
23
DESIGN PREFERENCES: COMPRESSIVE STRENGHT OF CONCRETE = 280 KG/CM2
Yielding strength of steel (fy)= 4200 KG/CM2 Unit weights of materials: Reinforced concrete = 2500 kg/m3. Hollow block = 1000 kg/m3. BEARING CAPACITY OF SOIL = 2.5 KG/CM2 Reference Code: ACI-318,2009 (American Concrete Institute) code is used as a reference for design in our project.
24
DESIGN PREFERENCES: Concrete Cover:
Concrete cover for reinforcement shall be: (75mm) for foundation. (25mm) for concrete columns. (30 mm) for concrete beams. LOADS: DEAD LOAD = 0.44 TON/M2 Live load = TON/M2 Super imposed = 0.35 ton/M2
25
Seismic design: Response spectrum load:
The seismic load in this project is as per Unified Building Code (UBC 97), response and spectrum method was used to apply the seismic load. location conditions used to apply the load are: Z: Zone factor = 0.2 Soil profile is Sc Ca: Seismic coefficient soil type = 0.28 Cv = 0.32 R: Response factor = 5.5 (Assuming intermediate frame system) I: Importance factor = 1 As per UBC code
26
Model checks: Compatibility check: Building reaction: Dead load:
Can be checked from the animation mood from sap: The maximum period resulted in mode 3 = 0.89 seconds Max deflection = 9.9 mm Building reaction: Dead load: Total building reaction: total dead load calculated= ton Total load from sap= 1069 ton Total live load calculated = 155 ton Total live load from sap = 158 ton Error = 0.19%
27
Column reaction: Total load manual = 25.58 ton
Total dead load from sap = 25.9 ton ERROR =1.23%
28
Moment calculation: Moments of edge beam: Manual moment= 7.75 ton.m
Moment from sap= 7.6 ton.m ERROR =1.9%
29
DESIGN: FOOTING: Groups of footings: F1 F2 F3 F4 L B Long rei
3.4 3.3 3.8 4.6 B 2.4 2 1.8 Long rei 7Ǿ18/m 8Ǿ18/m 10Ǿ16/m Short rei 6Ǿ18/m 7Ǿ16/m
30
FOOTING: Distribution:
31
FOOTING Detailing: F1
32
FOOTING Detailing: F2
33
F3
34
F4
35

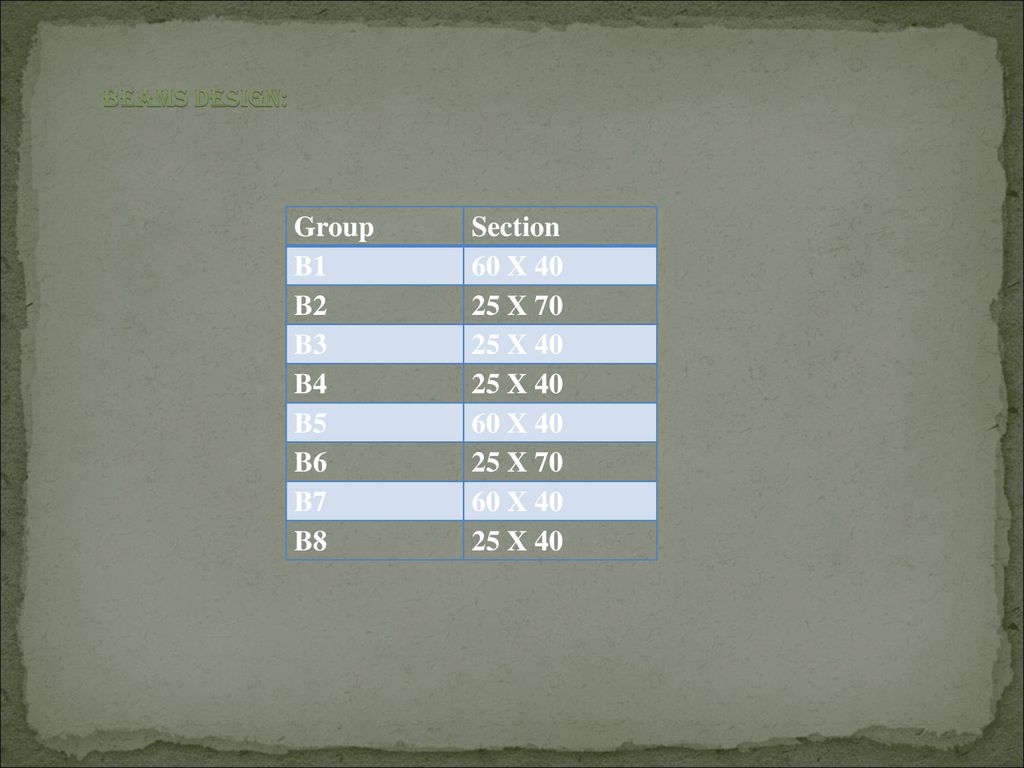

Group Section B1 60 X 40 B2 25 X 70 B3 25 X 40 B4 B5 B6 B7 B8
BEAMS DESIGN: Group Section B1 60 X 40 B2 25 X 70 B3 25 X 40 B4 B5 B6 B7 B8
36

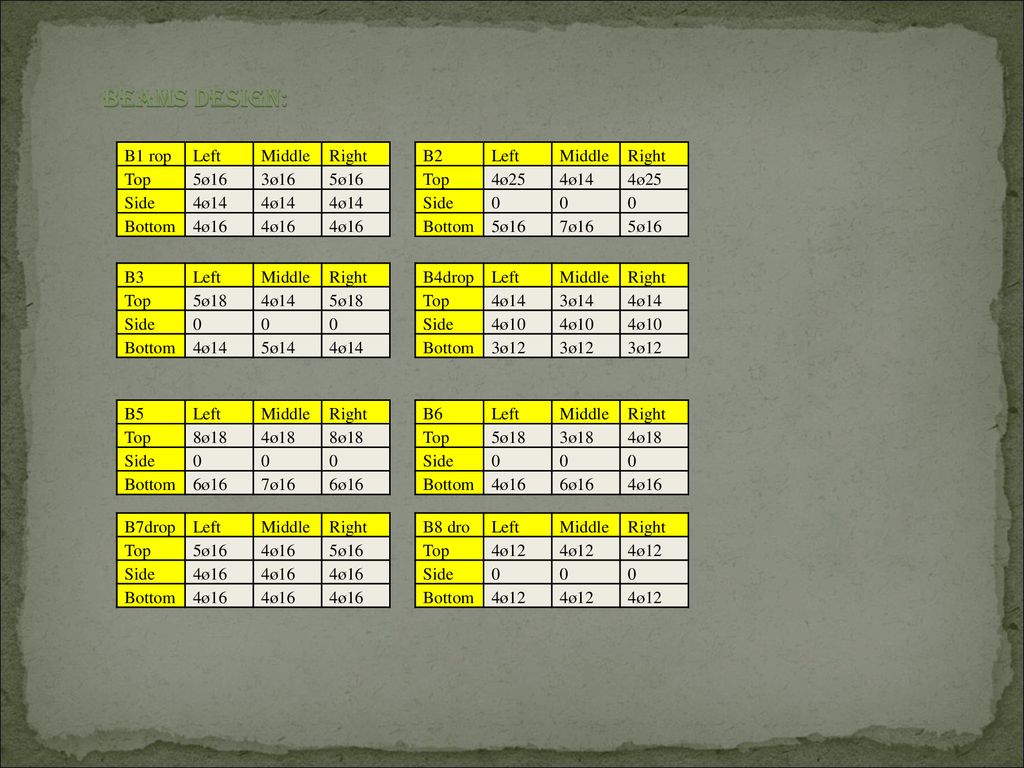

BEAMS DESIGN: B1 rop Left Middle Right Top 5ø16 3ø16 Side 4ø14 Bottom
4ø16 B2 Left Middle Right Top 4ø25 4ø14 Side Bottom 5ø16 7ø16 B3 Left Middle Right Top 5ø18 4ø14 Side Bottom 5ø14 B4drop Left Middle Right Top 4ø14 3ø14 Side 4ø10 Bottom 3ø12 B5 Left Middle Right Top 8ø18 4ø18 Side Bottom 6ø16 7ø16 B6 Left Middle Right Top 5ø18 3ø18 4ø18 Side Bottom 4ø16 6ø16 B7drop Left Middle Right Top 5ø16 4ø16 Side Bottom B8 dro Left Middle Right Top 4ø12 Side Bottom
40

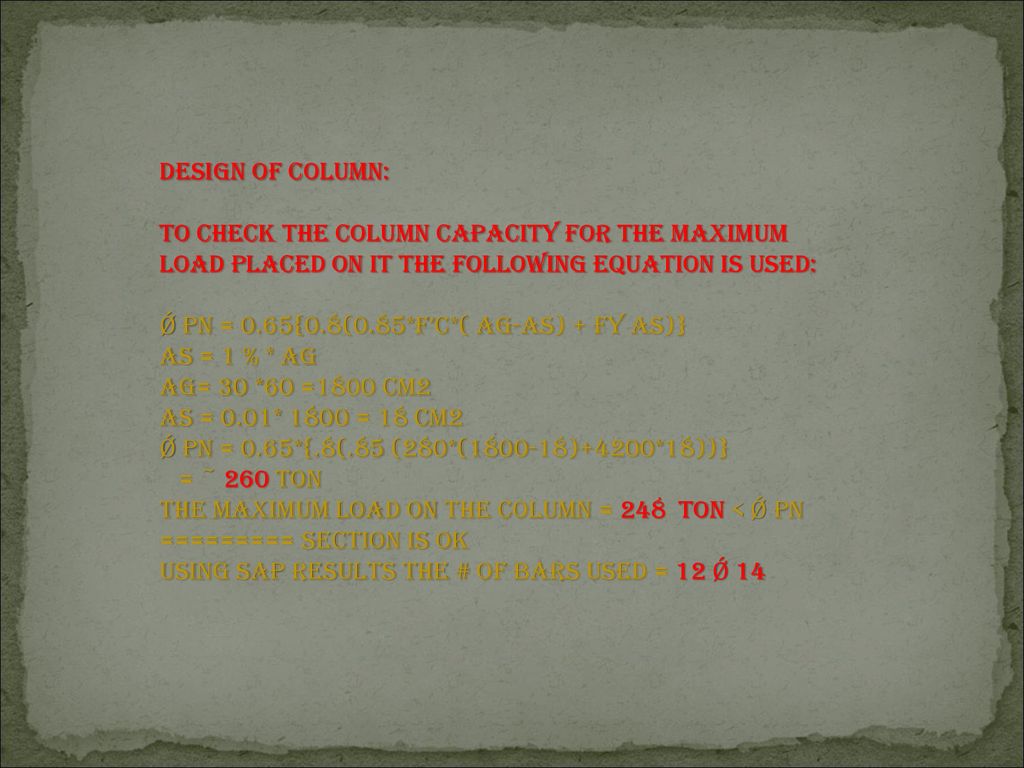

Design of column: To check the column capacity for the maximum load placed on it the following equation is used: Ǿ Pn = 0.65{0.8(0.85*f’c*( Ag-As) + fy As)} As = 1 % * Ag Ag= 30 *60 =1800 cm2 As = 0.01* 1800 = 18 cm2 Ǿ Pn = 0.65*{.8(.85 (280*( )+4200*18))} = ~ 260 ton The Maximum load on the column = 248 ton < Ǿ Pn ========= SECTION IS OK Using sap results the # of bars used = 12 Ǿ 14
44
Electrical design:
45
شمل تصميم الأنظمة الكهربائية ما يلي :
تصميم الإنارة الداخلية . حسابات الانارة على برنامج Dialux . حسابات الأحمال الكهربائية حساب الدارات الفرعية والقواطع ومقاطع الأسلاك حسابات ( ( power والأباريز .
46
تم الحساب يدويا ً لغرف معينة وقد أخذنا غرفة نوم ومطبخ وتم الحساب لهم عن طريق برنامج Dialux وهو أحد البرامج التي لها علاقة بالإنارة وحساب الشدة والتوزيع المنتظم لوحدات الإنارة. الشركة التي تم التعامل معها: تم اختيار وحدات الإنارة من كتالوجات (catalogs) عالمية، وذلك لتوفرها بشكل كبير وانتشارها في معظم دول العالم , والشكل التالي يوضح كيف تم توزيع الانارة بواسطه البرنامج لغرفة نوم .
47
نموذج من حسابات الانارة لغرفة النوم:-
50
نموذج من حسابات الانارة للمطبخ :-
51
Kitchen : -
52
اللوحة الفرعية للمشروع:-
53
Place type # of sockets kw Bed room 9 3/10 Amp 59.4 kitchen 1
القدرة الكهربائية التي نحصل عليها من الاباريز :- Place type Number of place # of sockets kw Bed room 9 3/10 Amp 59.4 kitchen 1 5/ 10 Amp 1/16 Amp 14.5 Living room 2 6/ 10 Amp 26.4 carridors 4 2/10 Amp 17.6 w.c 1/10 Amp 19.8 Total power 138
54
توزيع الاباريز في الطابق :-
55
توزيع الانارة في الطابق:-
56
Mechanical design:
57
شمل تصميم الأنظمة الميكانيكية ما يلي :
تمديدات المياه الحمام الشمسي الصرف الصحي تمديدات الاطفاء التدفئة والتكييف
58

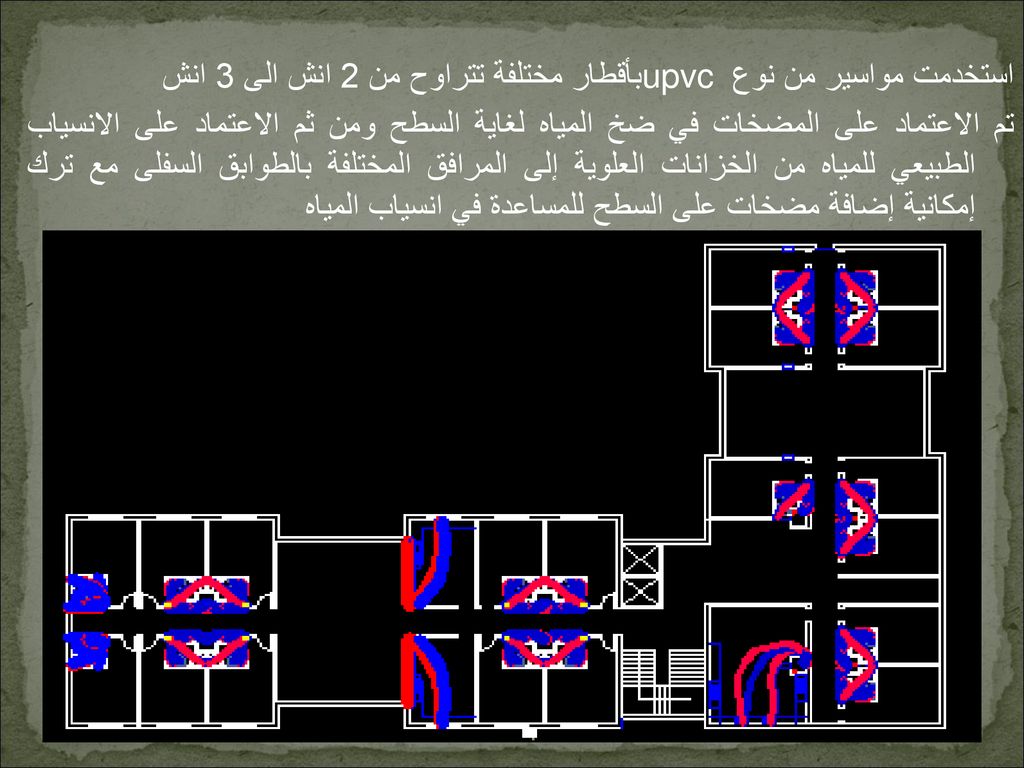

استخدمت مواسير من نوع upvc بأقطار مختلفة تتراوح من 2 انش الى 3 انش
تم الاعتماد على المضخات في ضخ المياه لغاية السطح ومن ثم الاعتماد على الانسياب الطبيعي للمياه من الخزانات العلوية إلى المرافق المختلفة بالطوابق السفلى مع ترك إمكانية إضافة مضخات على السطح للمساعدة في انسياب المياه
59

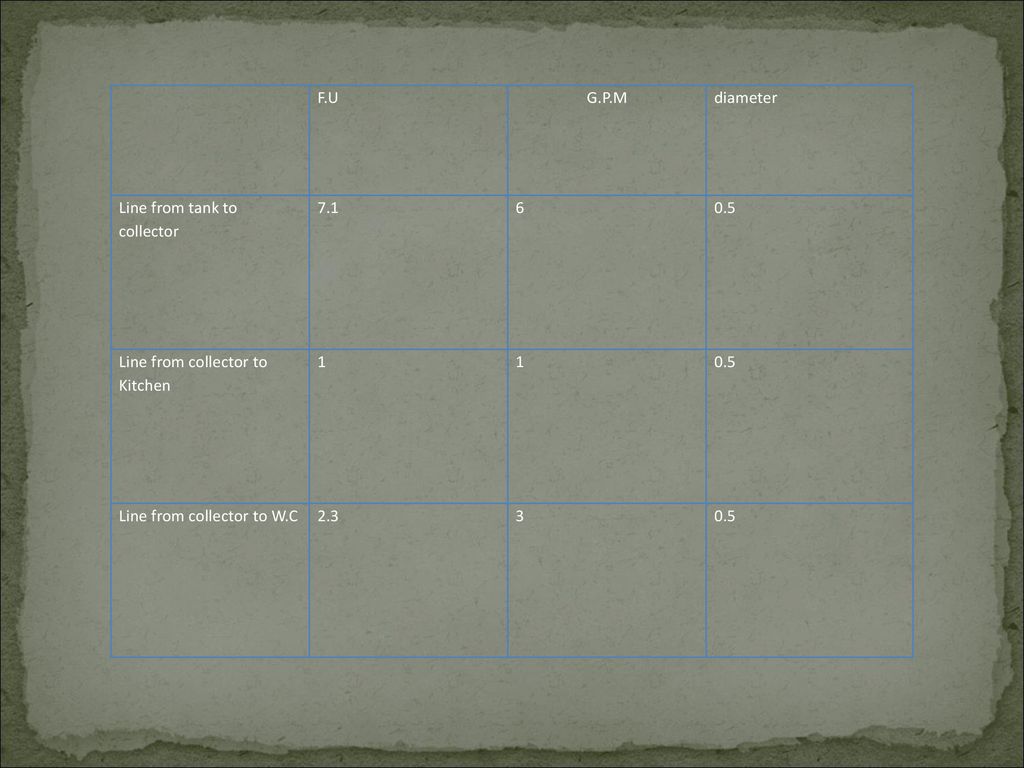

diameter G.P.M F.U 0.5 6 7.1 Line from tank to collector 1 Line from collector to Kitchen 3 2.3 Line from collector to W.C
60

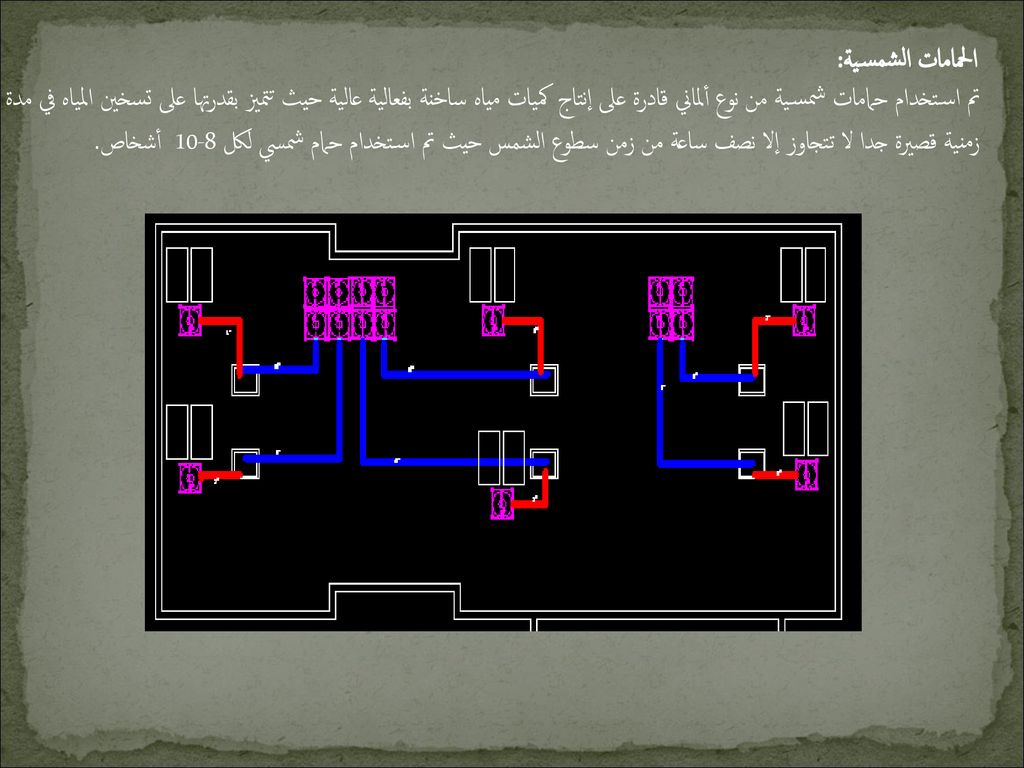

الحمامات الشمسية: تم استخدام حمامات شمسية من نوع ألماني قادرة على إنتاج كميات مياه ساخنة بفعالية عالية حيث تتميز بقدرتها على تسخين المياه في مدة زمنية قصيرة جدا لا تتجاوز إلا نصف ساعة من زمن سطوع الشمس حيث تم استخدام حمام شمسي لكل أشخاص.
61
Sanitation calculation
Calculation for gray water in the 4 floor:- Slope % Length (m) Diameter (in) D.F.U 0.5 12 2 3 branch to (wc) 18 branch to Kitchen
62

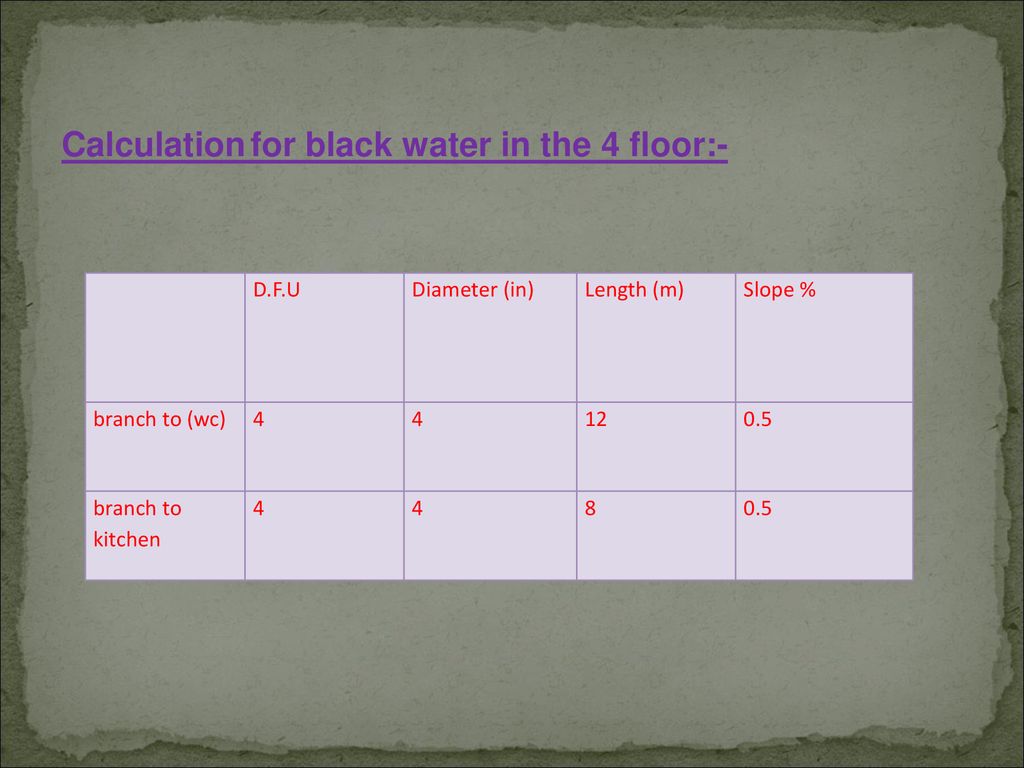

Calculation for black water in the 4 floor:-
Slope % Length (m) Diameter (in) D.F.U 0.5 12 4 branch to (wc) 8 branch to kitchen
64
Fire protection
65
التدفئة درجة الحرارة الداخلية 21˚c درجة الحرارة الخارجية في الشتاء 8˚c
الرطوبة النسبية: في الشتاء أدنى 50 % أعلى 73٪ سرعة الرياح 1.4m/s الرطوبة النسبية: في الصيف أدنى 50٪ أعلى 61٪
66
U(w/m².°c) A(m²) ΔT(°c) Q(watt) External walls 0.704 35 13 338
Internal walls 0.0 Ceiling 0.73 24 227.76 Floor 2.041 9 196 Windows 6.7 3 87 Door 3.5 2 91
67

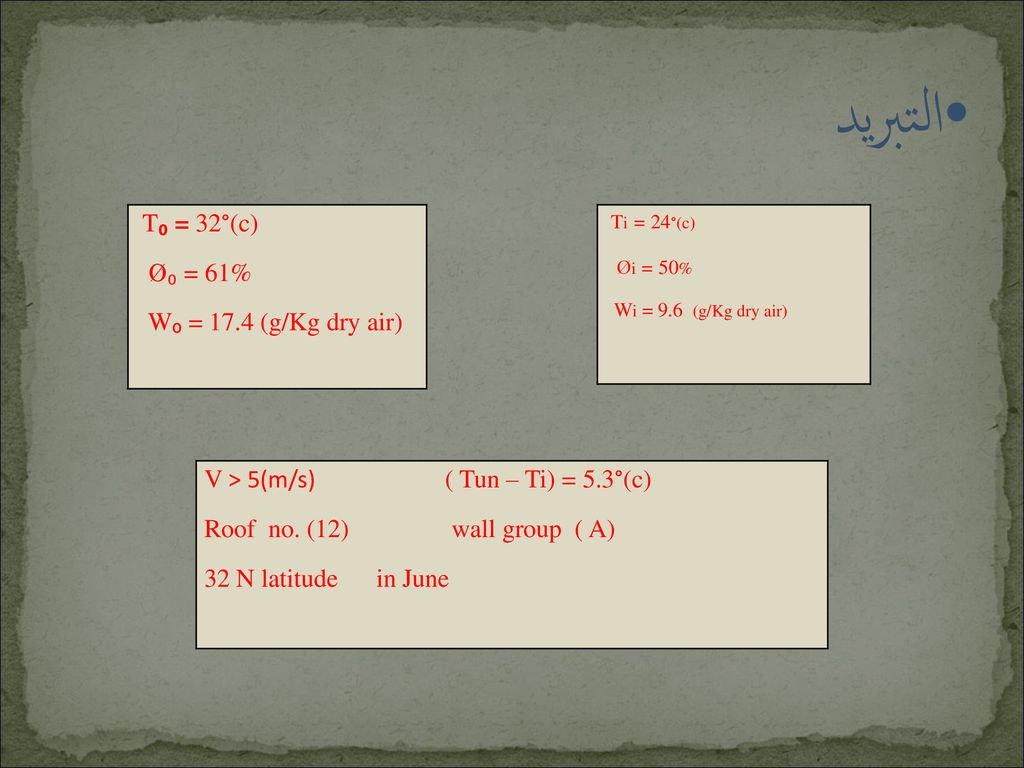

التبريد T₀ = 32°(c) Ø₀ = 61% W₀ = 17.4 (g/Kg dry air)
Ti = 24°(c) Øi = 50% Wi = 9.6 (g/Kg dry air) V > 5(m/s) ( Tun – Ti) = 5.3°(c) Roof no. (12) wall group ( A) 32 N latitude in June
68

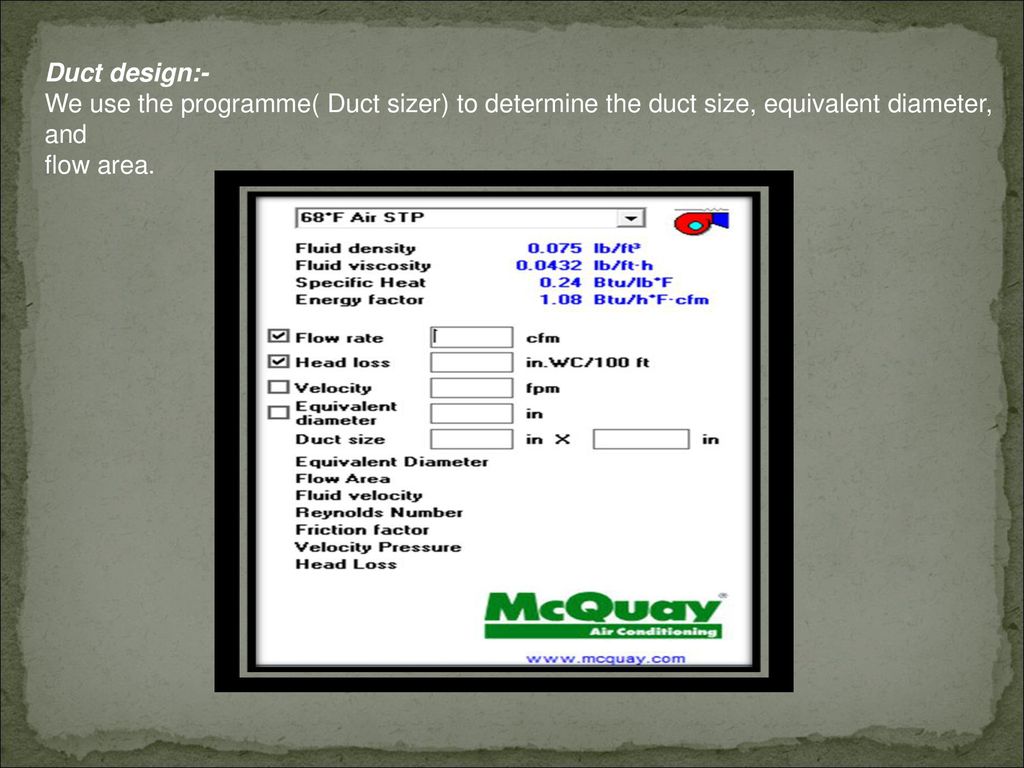

Duct design:- We use the programme( Duct sizer) to determine the duct size, equivalent diameter, and flow area.
70
THANK YOU
