المســــــــــاحة SURVEING
وزارة التعليم العالي والبحث العلمي الجامعة التقنية الوسطى المعهد التقني / كوت فسم المساحة المســــــــــاحة SURVEING مدرس المادة / صالح سليمان الاحد30l121l2018 المحاضرة الأولى (8,30 – 10,30 )
2
التسويـــــة leveling
في نهاية المحاضرة سيكون الطالب قادرا على أن:- يفهم التسوية الهدف العام الأهداف المحددة في نهاية المحاضرة سيكون الطالب قادرا على أن:- 1- يعرف التعاريف المهمة في التسوية 2- يعرف اجهزة التسوية
3
التسويـــــة leveling
Leveling :is a branch of surveying is to find the elevations of points with respect to a given or assumed datum التسوية تعتبر من اهم فروع المساحة وتبحث في ايجاد ارتفاعات النقاط فيما يتعلق بالمرجع المعطى او المفترض Kinds of leveling Direct leveling Hydrostatic leveling Barometric leveling Indirection leveling التسوية المباشرة التسوية الهايدروستاتيكية التسوية البارومترية التسوية الغير مباشرة
4
التسويـــــة leveling
Direct leveling : Using this methods to measure the elevation of the points compared to mean sea level , by used level instrument and staff تستخدم هذه الطريقة لقياس مناسيب النقاط لمستوى سطح البحر باستعمال جهاز التسوية ومسطرة التسوية العادية Basic Definitions Horizontal Line: - it is straight line was located at the horizontal plane that perpendicular on the direction of gravity at some point on the earth's surface and it is tangent to plane surface in this point الخط الافقي / هو الخط المستقيم الذي يقع في المستوي الافقي العمودي على اتجاه الجاذبية الارضية في نقطة ما على سطح الارض والمماس للسطح المستوي في تلك النقطة Vertical Line: - it is the line was applies with the direction of gravity at certain point or in plumb bob direction الخط الراسي / هو الخط الذي يكون منطبقا مع اتجاه الجاذبية الارضية في نقطة معينة او باتجاه خط الشاقول Level Line: - it is the line was located in plane surface and it is perpendicular on the direction of gravity at all points for example is sea level line الخط المستوي / هو الخط الذي يقع في السطح المستوي وهو عمودي على اتجاه الجاذبية الارضية في جميع نقاطه ومثال ذلك خط مستوى سطح البحر
5
التسويـــــة leveling
Level Surface : - it is surface l was perpendicular on the direction of gravity at some point and it is tangent to plane surface in this point and conforms within the limits of normal consideration towards the horizon السطح المستوي / هو المستوي الذي يكون عموديا على اتجاه الجاذبية الارضية في نقطة ما ومماسا للسطح المستوي فيها ويتطابق معه ضمن حدود النظر الاعتيادي باتجاه الافق datum: - Is an imaginary plane surface that each country takes as a fixed reference to calculate and compare heights and drops of ground points , and in iraq the mean sea level in al-faw city is the datum and it is equal zero مستوى المقارنة/ هو سطح مستوي وهمي تتخذه كل دوله كمرجع ثابت لحساب ومقارنة ارتفاعات وانخفاضات النقاط الارضية وفي العراق يعتبر مستوى سطح البحر عند مدينة الفاو هو سطح المقارنة ويساوي صفر Mean Sea Level ( M.S.L ) - it is the mean sea water levels ,which the heights and drops to tides and it is calculate by taken the mean sea level once every one hour مستوى سطح البحر / هو معدل مستويات مياه البحر , اي معدل مستويات ارتفاع وانخفاض المد والجزر ويحسب باخذ معدل ارتفاع سطح البحر مره واحدة لكل ساعة Reduced level ( Elevation )- it is the vertical distance between the point and the datum and be up the datum under the datum on the datum منسوب النقطة/ هو المسافة الراسية بين النقطة ومستوى سطح المقارنة ويكون موجبا اذا كان فوق سطح المقارنه وسالبا اذا كان تحته وصفرا اذا كان على امتداده
6
التسويـــــة leveling
الخط الافقي السطح المستوي المستوي الافقي الخط المستوي سطح المقارنة الخط الراسي
7
Differential or circuit Cross - section leveling
أنواع التسوية المباشرة types of leveling The direct leveling is divided from where the purpose to :- تقسم عملية التسوية المباشرة من حيث الغرض الى Differential or circuit or series leveling Profile leveling Cross - section leveling Grid Leveling Reciprocal leveling التسوية المتبادلة التسوية الفرقية او التفاضلية او المتسلسلة المقاطع الطولية المقاطع العرضية التسوية الشبكية
8
التسويـــــة leveling
Back sight (B.S) : - Is the first reading taken on the staff (on point known elevation or turning point) after set up the level instrument المؤخرة او التسديد الخلفي/ هي أول قراءة تؤخذ على مسطرة التسوية ( الموضوعة على نقطة معلومة المنسوب او نقطة دوران ) بعد نصب جهاز التسوية مباشرة ويرمز لها ( B.S ) Intermediate Foresight (I.S) : - Is the reading taken on the staff after back sight and before the Foresight الوسطى اوالتسديد الوسطي/هي القراءة التي تؤخذ على مسطرة التسوية بعد المؤخرة وقبل المقدمة Foresight( F.S ) - Is the last reading taken on the staff before moved the level instrument from its location المقدمة او التسديد الامامي/ هي اخر قراءة تؤخذ على مسطرة التسوية قبل نقل جهاز التسوية من موقعه
9
التسويـــــة leveling
Turning point( T.P ):- Is a temporary point chosen in solid ground and placed on the staff where it is taken two readings (B.S and F.S) نقطة الدوران/ هي نقطة مؤقتة يتم اختيارها في ارض صلبة وتوضع عليها مسطرة التسوية حيث تؤخذ عليها قراءتين ( مقدمة ومؤخرة ) Height of Instrument ( H.I ):- Is the height of line of sight to level instrument after set up it and equal to (elevation of point + B.S ) أرتفاع الجهاز/ هو ارتفاع خط النظر لجهاز التسوية بعد نصبه ويساوي ارتفاع النقطة + قراءة المؤخرة Bench Mark (B.M) :- Is the fixed point known elevation, and this bench mark is reference to determined the points elevations without need to datum or M.S.L راقم التسوية/ هي نقطة ثابتة ومعلومة المنسوب ويعد راقم التسوية مرجع لتحديد مناسيب النقاط دون الرجوع الى مستوى المقارنة او مستوى سطح البحر
10
Point unknown elevation
التسويـــــة leveling B.S H.I F.S H.I I.S F.S B.S Point unknown elevation T.P B.M Point known elevation M.S.L
11
1- عرف التسوية ؟ 2- ما هي أنواع التسوية المباشرة؟

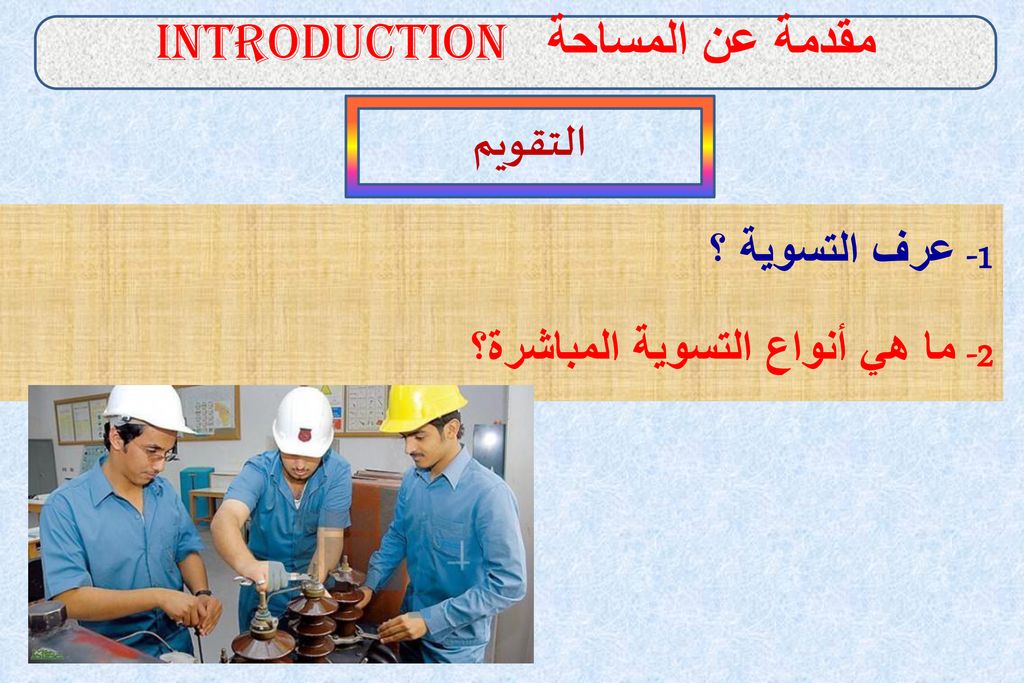

مقدمة عن المساحةIntroduction التقويم 1- عرف التسوية ؟ 2- ما هي أنواع التسوية المباشرة؟
12
Lest the types of leveling ?
Home Work Lest the types of leveling ?
13
التسوية المتبادلة Reciprocal Leveling
الأسبوع القادم التسوية المتبادلة Reciprocal Leveling
14
شكرا لحسن إصغائكم
