1 المهندس/ أحمد بن علوان عقيل
الدليل التشغيلي لجهاز المحطة الشاملة ( Leica TPS 1200 ) والبرامج الملحقة به إعداد المهندس/ أحمد بن علوان عقيل للتواصل..

2 الفهرس الموضوع رقم الشريحة تعليمات السلامة للجهاز 3
دليل الرفع المساحي باستخدام جهاز المحطة الشاملة 14 شرح برنامج (Leica Geo Office) 52 شرح برنامج (LisCAD) 64

3 تعليمات السلامة لجهاز المحطة الشاملة (Leica TPS 1200)

4 أولاً : نقل الجهاز والعناية به
إجراءات النقل. عند نقل الجهاز في الحقل دائماً يجب مراعاة من الآتي: إما نقل الجهاز في حاوية النقل الخاصة فيه. أو حمل الأرجل الثلاثية والجهاز عليه بحيث تكون متقاطعة مع الأكتاف بشكل عمودي.

5 تابع

6 تابع نقل الجهاز في عربة نقل.
يجب الحذر من أن يتم نقل الجهاز في عربة النقل وهو غير محكم التثبيت أي أنه لا يترك حر الحركة في العربة لأنه قد يتأثر بالصدمات والاهتزازات. دائماً يتم نقل الجهاز في حاوية النقل الخاصة فيه و يتم تثبيته بإحكام. عند الشحن الجوي أو البحري أو البري للجهاز عن طريق القطار دائماً ما يتم استخدام التغليف الأصلي الكامل للجهاز بالإضافة إلى حاوية النقل الخاصة فيه وصندوق كرتوني وذلك لحماية الجهاز من آثار الصدمة والاهتزاز. بعد عملية النقل يتم التأكد من معاملات الضبط الحقلي الموجودة في كتيب المستخدم وذلك قبل استخدام الجهاز.

7 تابع

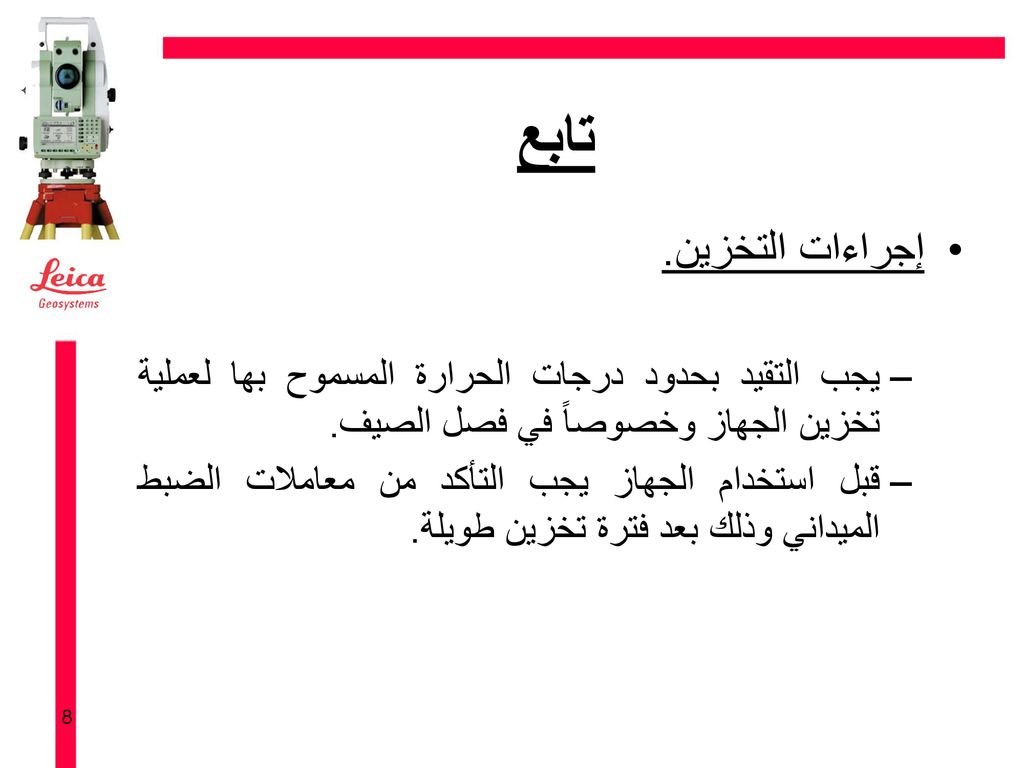

8 تابع إجراءات التخزين. يجب التقيد بحدود درجات الحرارة المسموح بها لعملية تخزين الجهاز وخصوصاً في فصل الصيف. قبل استخدام الجهاز يجب التأكد من معاملات الضبط الميداني وذلك بعد فترة تخزين طويلة.

9 ثانياً : عملية التنظيف والتجفيف
يتم نفض ونفخ الغبار من العدسات والمنشورات. عدم لمس العدسات بالأصابع أبداً. استخدام قطعة قماش نظيفة وناعمة ولا تحتوي على كتان وذلك لعملية التنظيف. وفي حال الضرورة يتم تبليل قطعة القماش بقليل من الماء أو الكحول الصافي. ولا يتم استخدام أي سوائل أخرى مما قد يسبب تلف مكونات الجهاز البوليميرية.

10 تابع ضبابية المنشورات. إن العواكس التي تكون درجة حرارتها أقل من درجة حرارة الجو تميل إلى التضبيب، حل هذه المشكلة لا يكون بمجرد مسحها بل تترك لبعض الوقت داخل قماش أو عربة وذلك لتعطى فرصة حتى تتعدل إلى درجة حرارة البيئة المحيطة.

11 تابع الأجزاء التي تعرضت للرطوبة.
أولاً يتم تجفيف الجهاز والحاوية الخاصة بالنقل وجميع الملحقات في درجة حرارة لا تزيد عن (40°C) ومن ثم يتم تنظيفها ولا يتم إرجاع أي شيء حتى يجف تماماً. يجب أن تبقى جميع المنافذ جافة ونظيفة عن طريق نفخ أي أوساخ عالقة بها.

12 ثالثاً : درجات الحرارة المسموحة
الجدول التالي يوضح درجات الحرارة المسموح بها في عملية تشغيل وتخزين الجهاز.

13 تابع

14 رابعاً : البطاريات الاستخدام الأولي.
يجب شحن البطاريات قبل استخدامها للمرة الأولى وذلك لأنها قد تم تسليمها بأقل محتوى من الطاقة. البطاريات الجديدة أو البطاريات التي تم تخزينها لفترات طويلة (أكثر من ثلاثة أشهر) يكون فعال جعل عملية الشحن والتفريغ لمرة واحدة. للبطاريات من نوع (Li-Ion) يكفي دورة واحدة لعملية الشحن والتفريغ. كما ينصح بتنفيذ العملية عندما تظهر الإشارة لذلك على الشاحن أو على الجهاز. مدى درجة الحرارة المسموح به لعملية الشحن تكون من (0°C) إلى (40°C) . ولعمل شحن مثالي ينصح بالشحن في درجة حرارة منخفضة من (10°C) إلى (20°C) وذلك قدر الإمكان. من الطبيعي أن تكون البطارية دافئة أثناء شحنها، إن استخدام الشواحن الموصى بها من شركة لايكا لا يمكنها تنفيذ عملية الشحن إذا كانت درجة الحرارة عالية جداً.

15 تابع تشغيل / إفراغ شحن البطاريات.
البطاريات يمكنها أن تعمل في درجة حرارة من (20°C) إلى (50°C). التشغيل في درجات الحرارة المنخفضة يقلل من سحب شحنة البطارية، كما أن التشغيل في درجات حرارة عالية جداً يقلل من عمر البطارية.

16 تابع إجراءات تخزين البطاريات.
مدى درجة الحرارة المسموح بها والموصى بها لتقليل فقدان الشحن من البطارية هو من (-20°C) إلى (+30°C) وذلك في الأجواء الجافة. في المدى الموصى به تحتفظ البطارية بـ (10%) إلى (50%) من شحنة البطارية لمدة سنة بعد هذه الفترة يجب أن تتم عملية إعادة الشحن. يجب إزالة البطاريات من الجهاز ومن الشاحن وذلك بعد شحنها. بعد عملية تخزين البطاريات وخصوصاً لفترات طويلة يجب إعادة شحنها (أي لا يتم استخدامها مباشرة). يتم تخزين البطاريات بعيداً عن مناطق الرطوبة والبلل. يجب أن يتم تجفيف البطاريات الرطبة أو المبلولة تماماً قبل تخزينها أو استخدامها.

17 دليل الرفع المساحي باستخدام جهاز (Leica TPS 1200)

18 لتشغيل الجهاز الضغط على هذا الزر لمدة 3 ثواني

19 أول خطوة نعملها بعد تشغيل الجهاز هي عملية نصب الجهاز
على النقطة وذلك بجعل شعاع الليزر على النقطة ومن ثم ضبط أفقية الجهاز تشغيل الليزر و وزن الفقاعة الإلكترونية نضغط على SHFT + F12 ثانياً أولاً

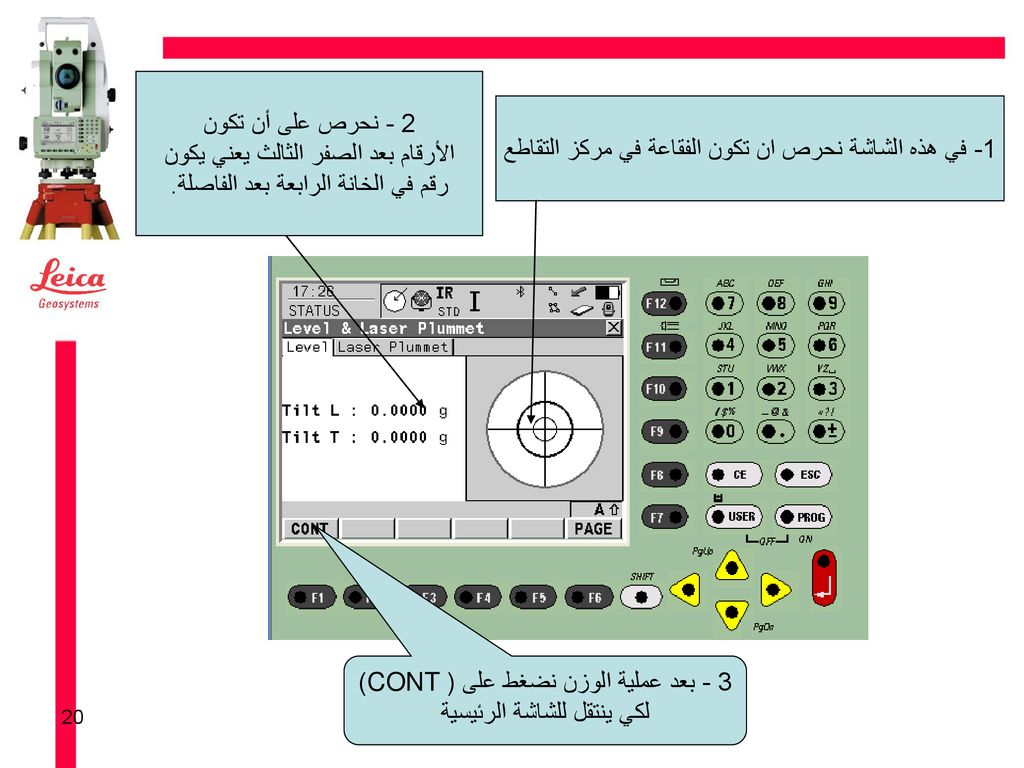

20 الأرقام بعد الصفر الثالث يعني يكون رقم في الخانة الرابعة بعد الفاصلة.
2 - نحرص على أن تكون الأرقام بعد الصفر الثالث يعني يكون رقم في الخانة الرابعة بعد الفاصلة. 1- في هذه الشاشة نحرص ان تكون الفقاعة في مركز التقاطع 3 - بعد عملية الوزن نضغط على (CONT ) لكي ينتقل للشاشة الرئيسية

21 اضغط على هذه الأيقونة لفتح الملفات أو اضغط على الرقم 3، إحدى الطريقتين كافية للوصول إلى الملفات

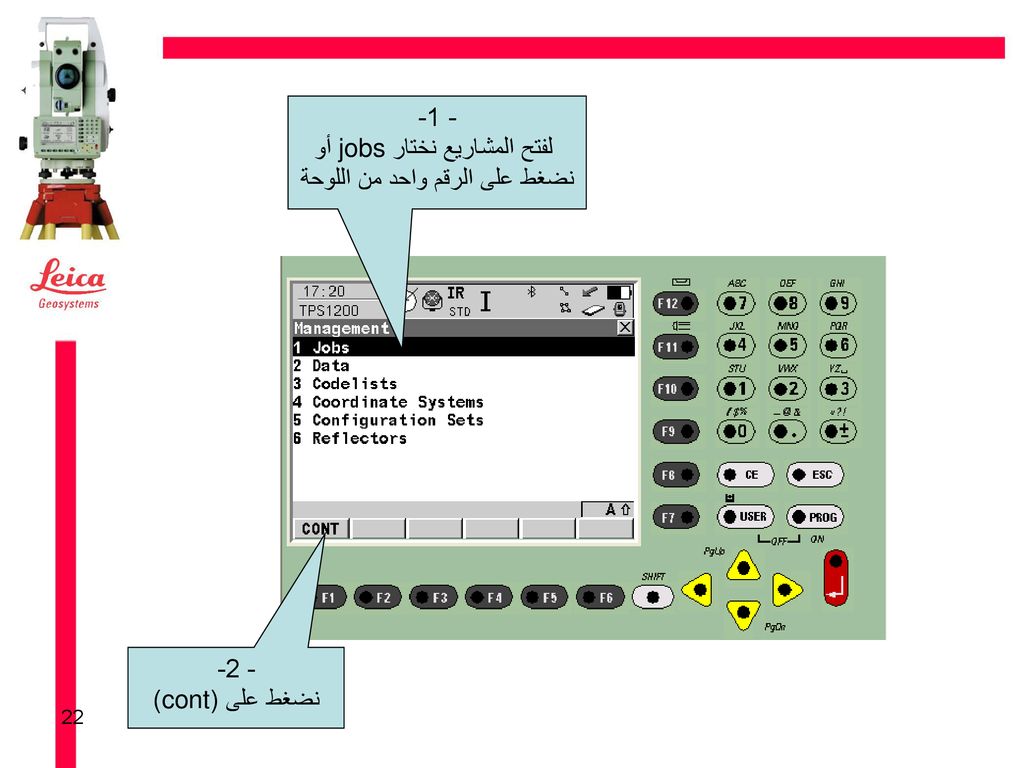

22 لفتح المشاريع نختار jobs أو نضغط على الرقم واحد من اللوحة
- 1- لفتح المشاريع نختار jobs أو نضغط على الرقم واحد من اللوحة - 2- نضغط على (cont)

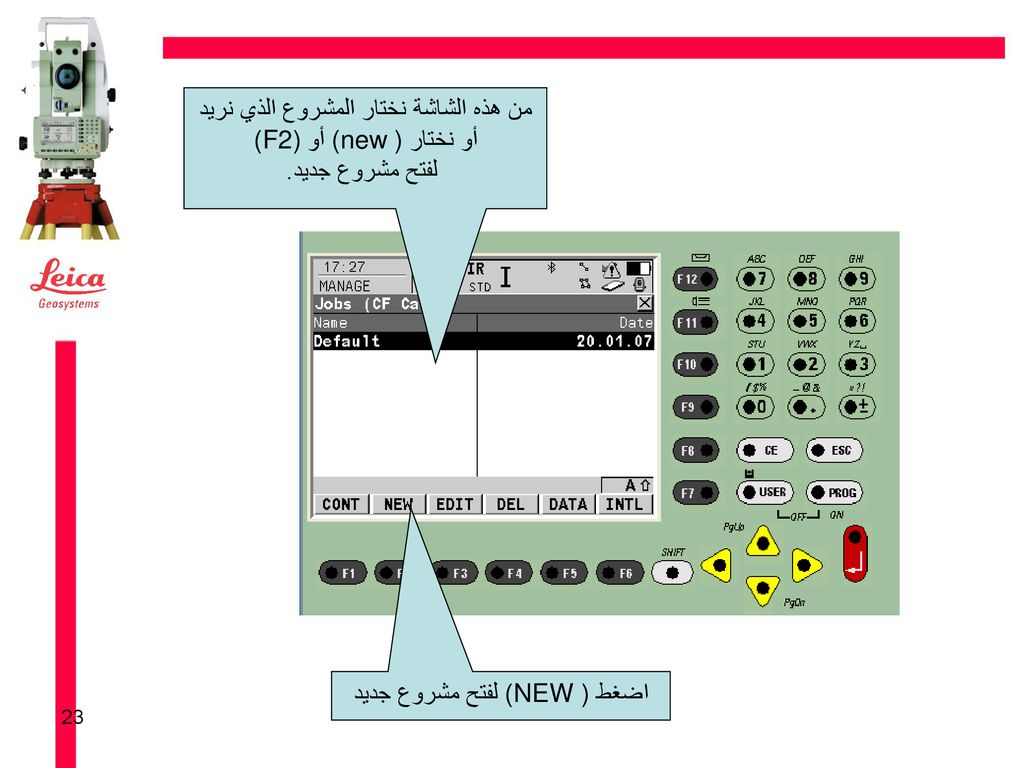

23 من هذه الشاشة نختار المشروع الذي نريد أو نختار ( new) أو (F2)
لفتح مشروع جديد. اضغط ( NEW) لفتح مشروع جديد

24 نكتب اسم المشروع الجديد
** للكتابة بالأحرف نضغط على CE لكتابة أرقام نضغط F6

25 1- نضغط (ENTER) بعد كتابة اسم المشروع
2- ثم نضغط على (STORE) ثم ينتقل لشاشة ثانية

26 1- بالأسهم أحرك الشريط الأسود إلى المشروع الذي اختاره
1- بالأسهم أحرك الشريط الأسود إلى المشروع الذي اختاره 2 – اضغط على F1 او ضغط CONT

27 بعد تحديد المشروع رجعنا إلى الشاشة الرئيسية
نختار survey او الرقم واحد من اللوحة

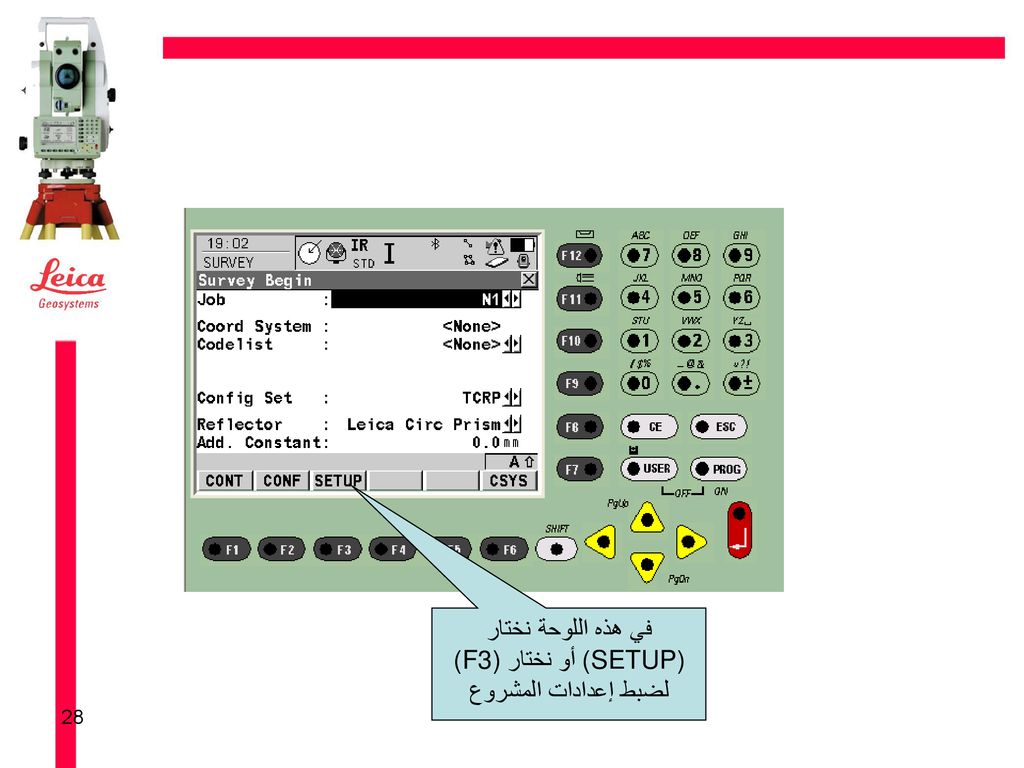

28 في هذه اللوحة نختار (SETUP) أو نختار (F3) لضبط إعدادات المشروع

29 نستخدم هذه الطريقة في حال العمل على نقاط معلومة لخط البداية
1- لتحديد العمل على نقاط معلومة نختار Known Bs Point 2- كذلك نختار هذا الاختيار From Fixpoint Job

30 لكتابة اسم نقطة تمركز الجهاز ننقل الشريط الأسود بالأسهم
إلى هذه الخانة ثم (Enter)

31 في هذه الشاشة أحيانا تكون النقاط مخزنة في الجهاز نضغط على
(Enter ) فيظهر مربع حوار اكتب فيه اسم أو رقم النقطة للبحث عنها أو اختار(NEW) لتسجيل نقطة جديدة. اختار (NEW) لتسجيل نقطة جديدة

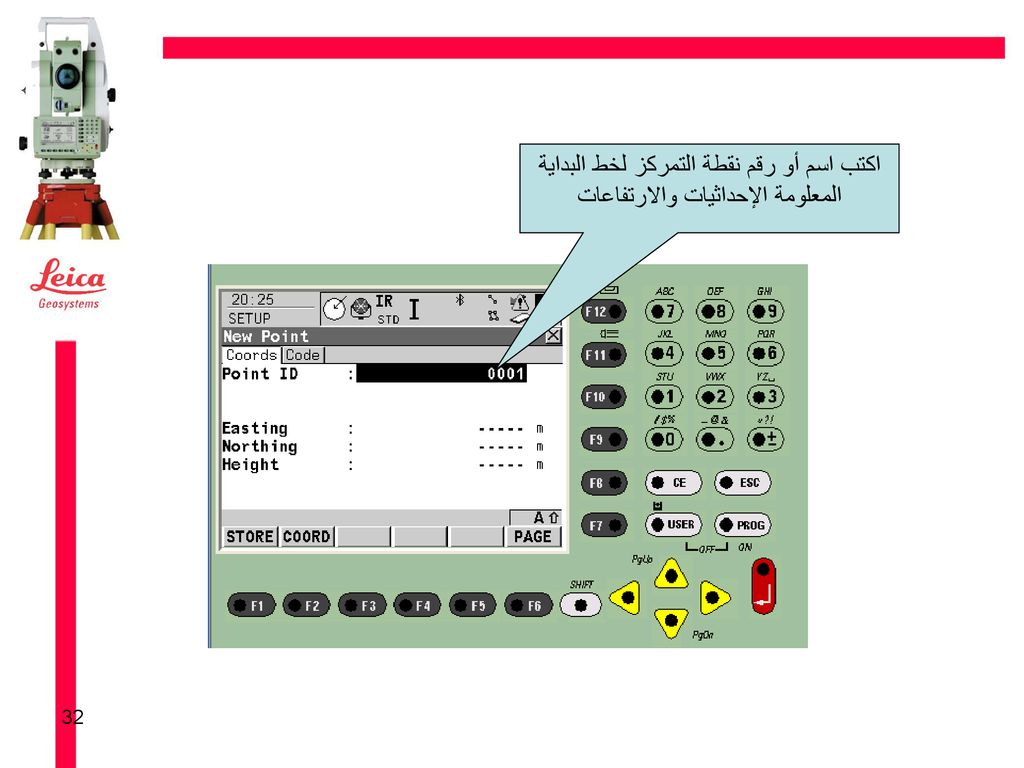

32 اكتب اسم أو رقم نقطة التمركز لخط البداية المعلومة الإحداثيات والارتفاعات

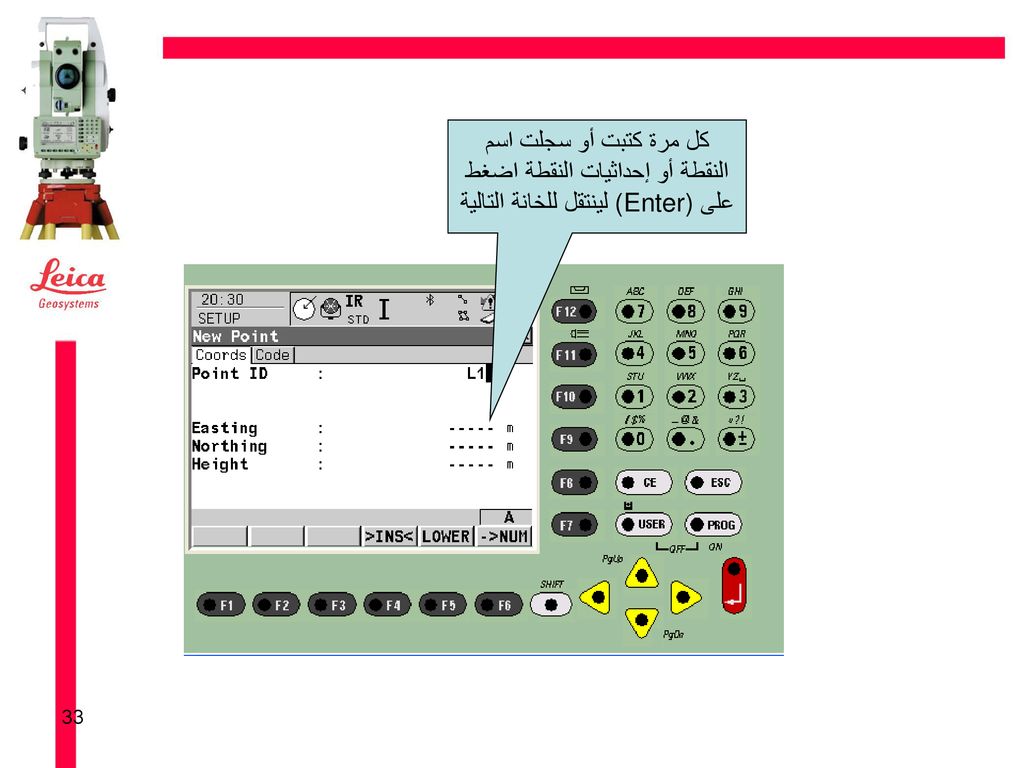

33 كل مرة كتبت أو سجلت اسم النقطة أو إحداثيات النقطة اضغط على (Enter) لينتقل للخانة التالية

34 بعد الانتهاء من تسجيل معلومات نقطة تمركز الجهاز
اختار (STORE) لحفظ الإحداثيات المدخلة

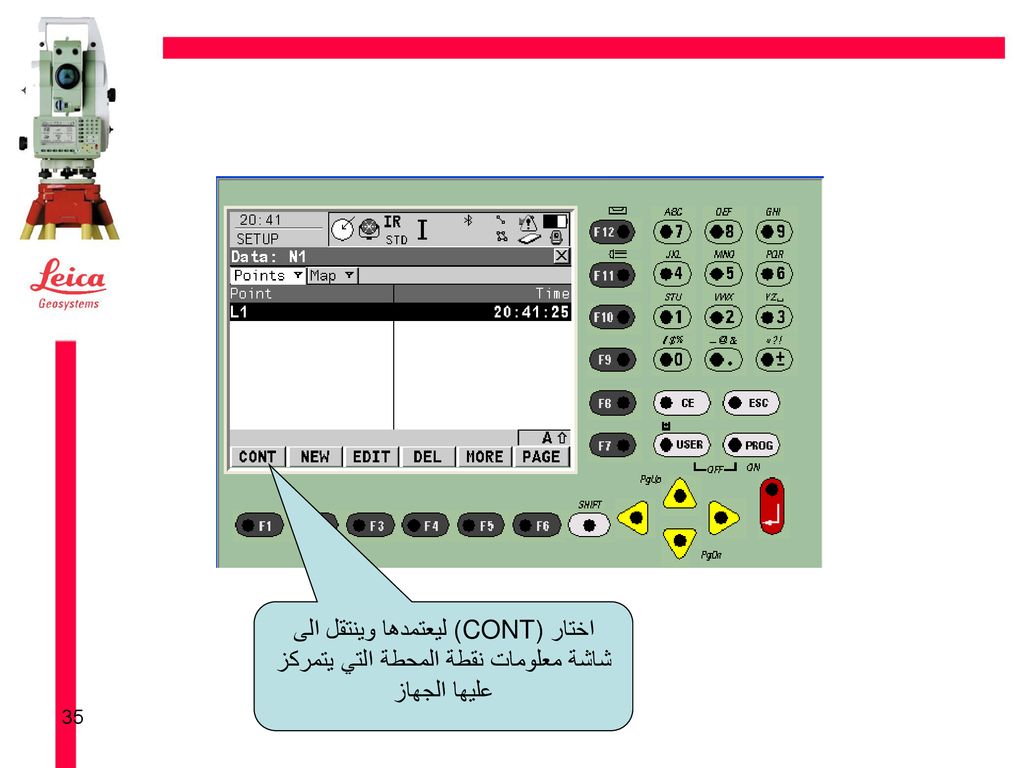

35 اختار (CONT) ليعتمدها وينتقل الى شاشة معلومات نقطة المحطة التي يتمركز عليها الجهاز

36 اسجل ارنفاع الجهاز والركيزة ثم Enter
اضغط على CONT لكي ينتقل الى شاشة معلومات النقطة الثانية في خط البداية

37 نسجل معلومات النقطة الثانية المعلومة الإحداثيات في خط البداية
نضللها ثم (Enter) فينتقل إلى شاشة ملف النقاط

38 اختار (NEW) لإدخال معلومات نقطة جديدة

39 في هذه الشاشة اسجل معلومات النقطة المعلومة الاحداثيات والارتفاع
كل ما سجلت معلومة في هذه الصفحة انتقل بالضغط على Enter حتى اسجل الارتفاع

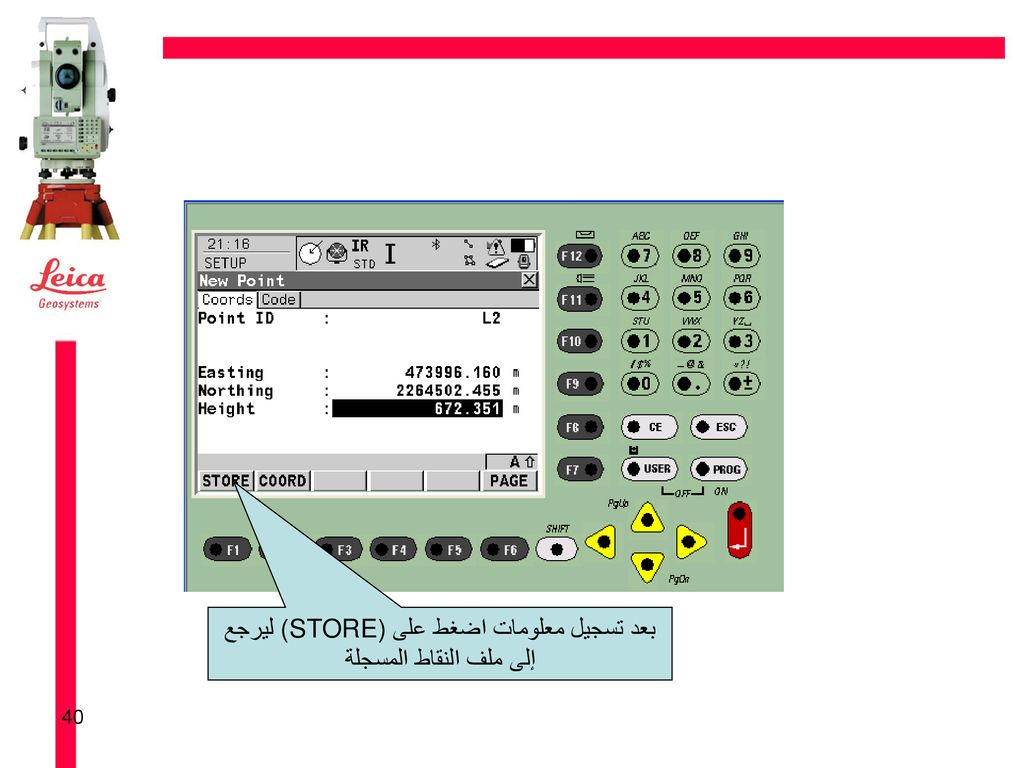

40 بعد تسجيل معلومات اضغط على (STORE) ليرجع إلى ملف النقاط المسجلة

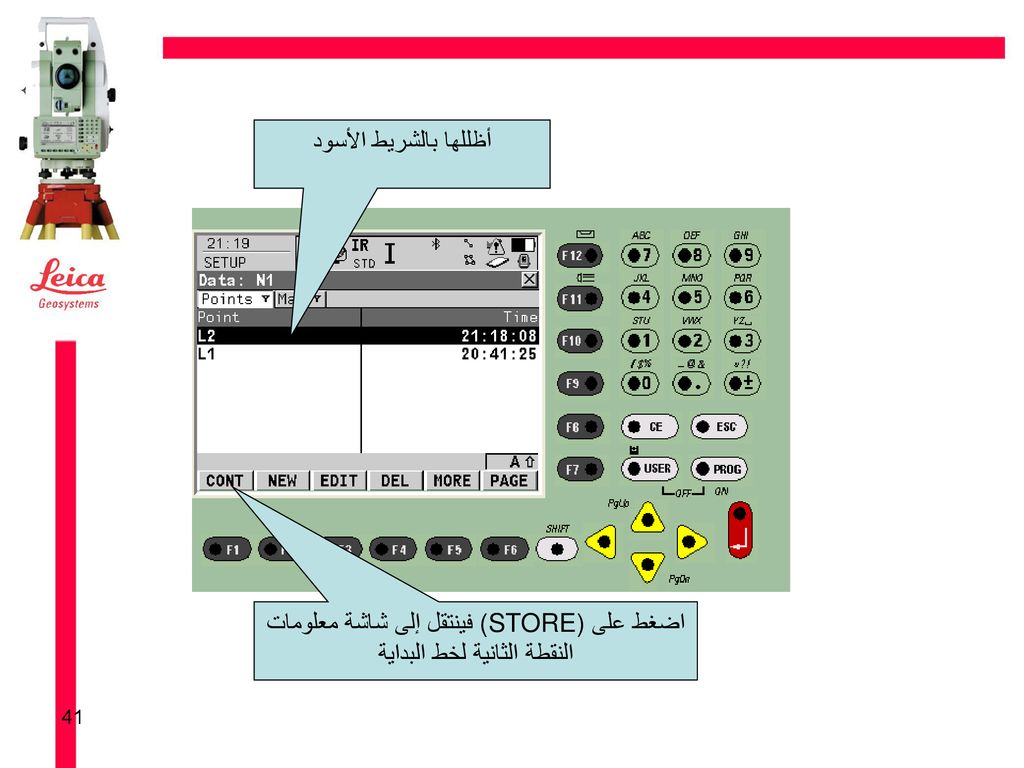

41 اضغط على (STORE) فينتقل إلى شاشة معلومات النقطة الثانية لخط البداية
أظللها بالشريط الأسود اضغط على (STORE) فينتقل إلى شاشة معلومات النقطة الثانية لخط البداية

42 1 - اظلل الخانة الخاصة بارتفاع العاكس والركيزة ثم أسجله ثم (Enter)
1 - اظلل الخانة الخاصة بارتفاع العاكس والركيزة ثم أسجله ثم (Enter) 2 – اضغط على SET فيعتمدها، انتظر حتى تظهر لك الرسالة التالية

43 هذه الرسالة معناها أن نقطة وزاوية التوجيه قد قبلت فضغط على ok
فينتقل إلى شاشة تخص الرصد النقطة التالية.

44 هذه الشاشة تتكرر في كل مرة تريد رصد نقطة جديدة إلى نهاية الرصد
لكن لاحظ أن أسماء النقاط تتغير أوتوماتيكياً بعد كل رصدة. 1 - غير اسم النقطة حسب الحاجة لذلك 2- أعدل ارتفاع العاكس 3 – اضغط على (ALL ) لغرض تسجيل وقياس المسافة والإحداثيات للنقطة

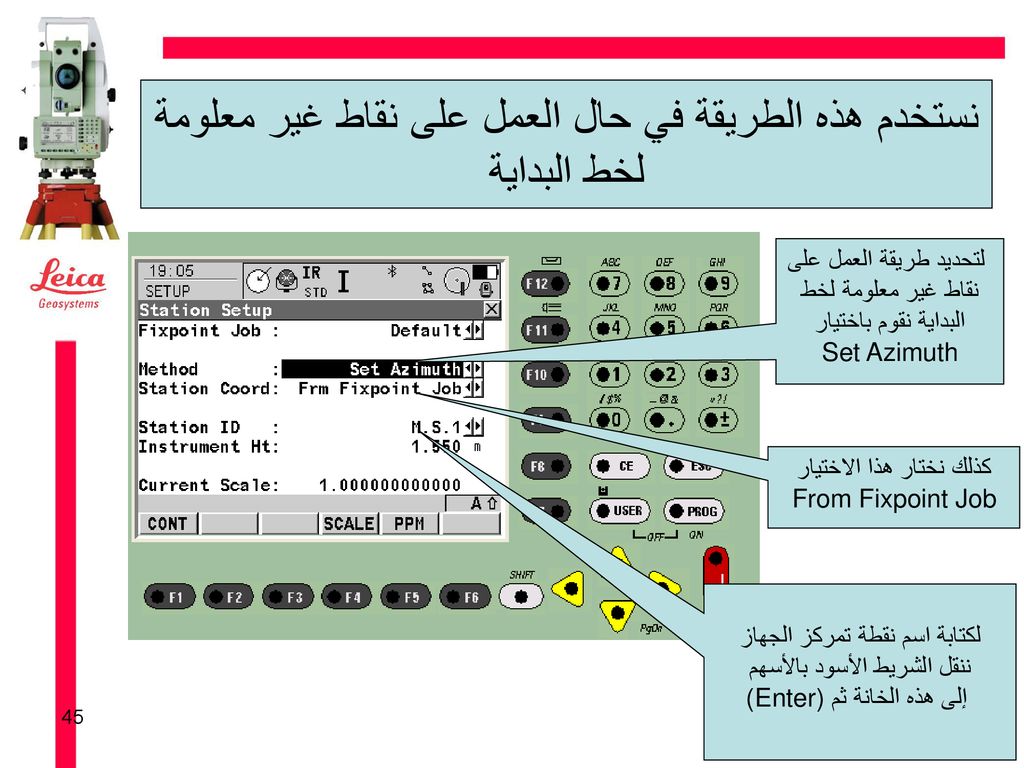

45 نستخدم هذه الطريقة في حال العمل على نقاط غير معلومة لخط البداية
لتحديد طريقة العمل على نقاط غير معلومة لخط البداية نقوم باختيار Set Azimuth كذلك نختار هذا الاختيار From Fixpoint Job لكتابة اسم نقطة تمركز الجهاز ننقل الشريط الأسود بالأسهم إلى هذه الخانة ثم (Enter)

46 اختار (NEW) لتسجيل نقطة جديدة

47 1- أدخل اسم النقطة الجديدة
2- أقوم بافتراض إحداثيات لنقطة تمركز الجهاز 3- ثم الضغط على (Store)

48 الضغط على (Cont)

49 لإدخال ارتفاع الجهاز ثم الضغط على (Cont)

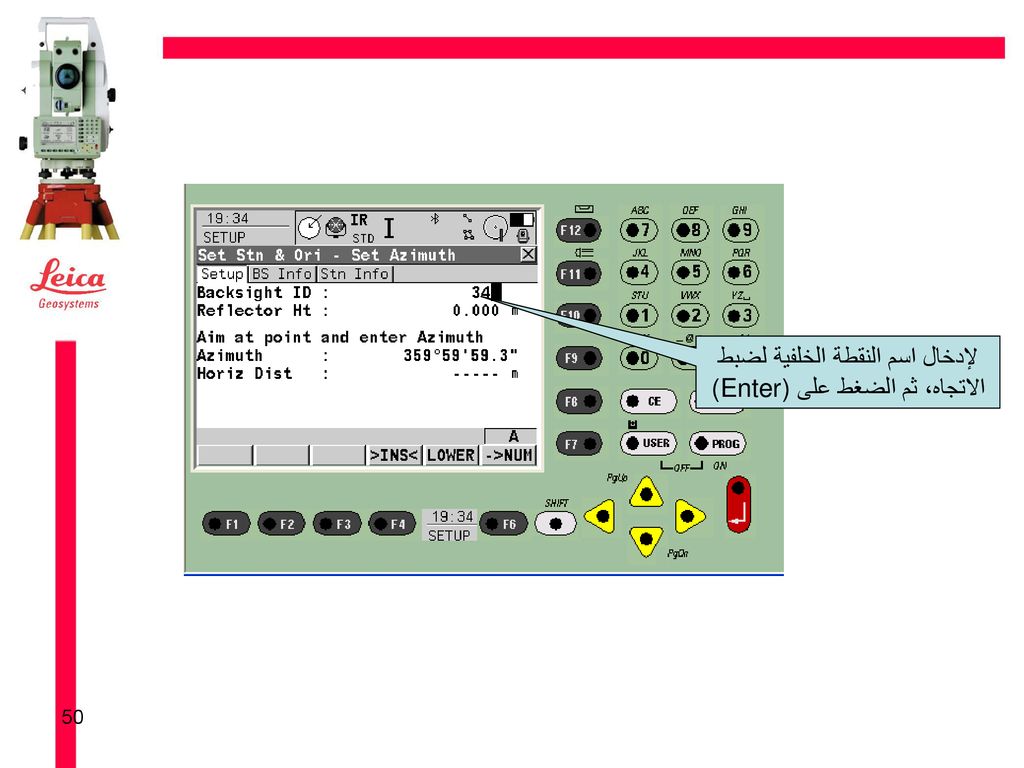

50 لإدخال اسم النقطة الخلفية لضبط الاتجاه، ثم الضغط على (Enter)

51 لإدخال ارتفاع العاكس، ثم الضغط على (Enter)

52 يجب ملاحظة أنه لا يتم إدخال معلومات النقطة الخلفية
إلا بعد التوجيه عليها بالجهاز لضبط اتجاه النقطة الخلفية للخط الأولي، ويفضل ضبطه على صفر عن طريق الضغط على (F4) ومن ثم الضغط على (Set)

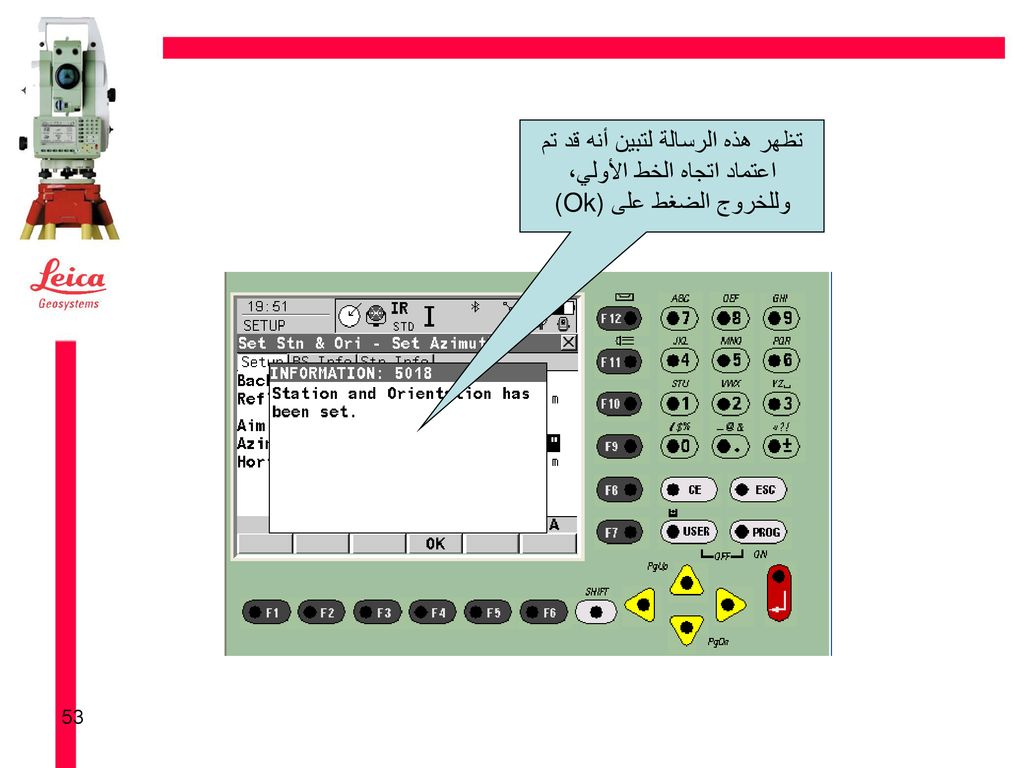

53 تظهر هذه الرسالة لتبين أنه قد تم اعتماد اتجاه الخط الأولي، وللخروج الضغط على (Ok)

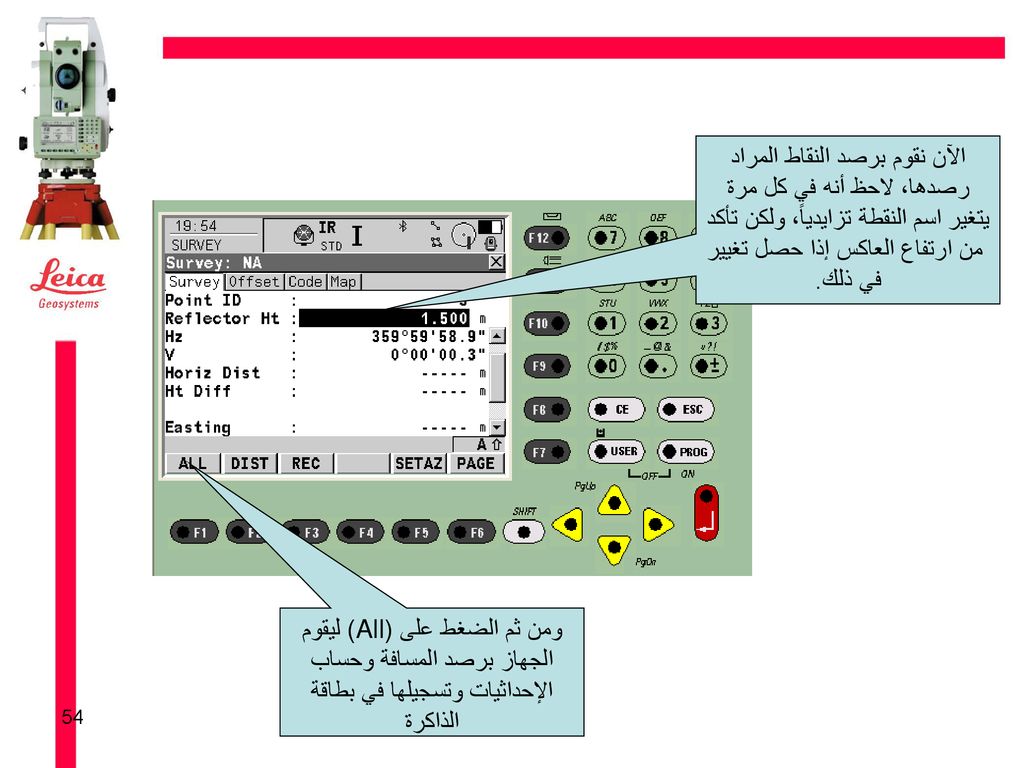

54 الآن نقوم برصد النقاط المراد رصدها، لاحظ أنه في كل مرة
يتغير اسم النقطة تزايدياً، ولكن تأكد من ارتفاع العاكس إذا حصل تغيير في ذلك. ومن ثم الضغط على (All) ليقوم الجهاز برصد المسافة وحساب الإحداثيات وتسجيلها في بطاقة الذاكرة

55 شرح برنامج (Leica Geo Office)

56 نضغط على زر Project

57 تظهر لنا شاشة (Project management) نضغط بزر الفأرة الأيمن لتظهر لنا قائمة نختار منها (New) لفتح مشروع جديد

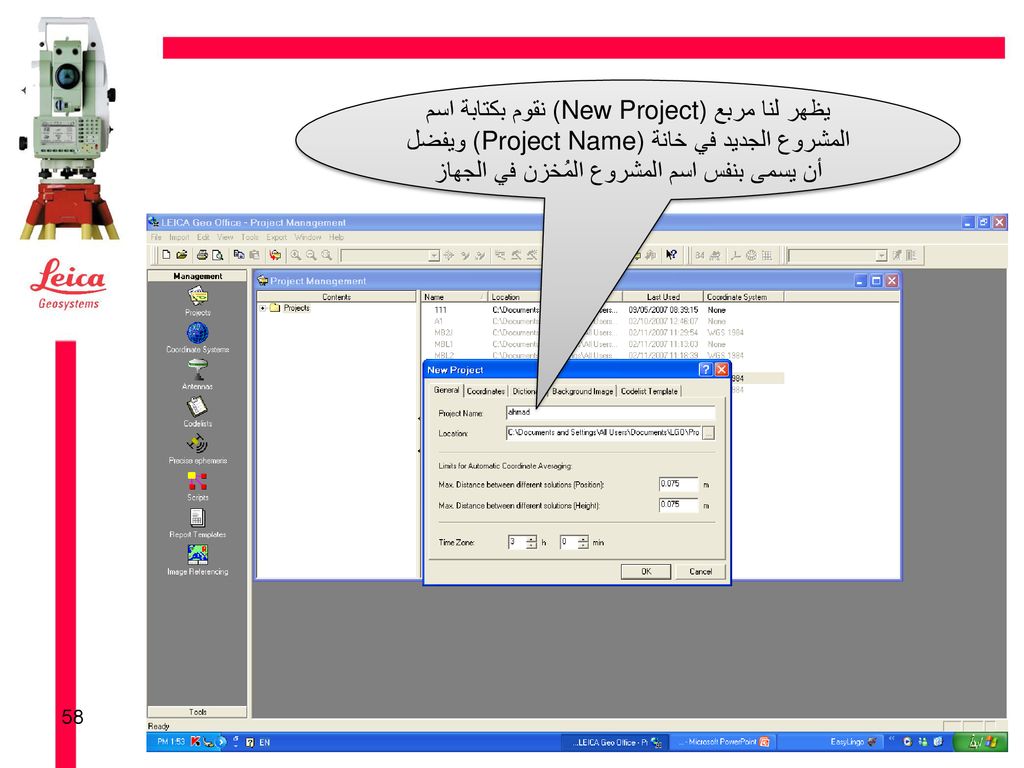

58 يظهر لنا مربع (New Project) نقوم بكتابة اسم المشروع الجديد في خانة (Project Name) ويفضل أن يسمى بنفس اسم المشروع المُخزن في الجهاز

59 1- نضغط على علامة التبويب (Coordinates)
2- وفي خانة (Coordinate System) نختار (None) من القائمة

60 يظهر لنا قائمة بأسماء المشاريع، لاحظ المشروع الجديد باللون الأسود

61 نفتح قائمة (Import) ونختار منها (Raw Data)

62 يظهر لنا مربع حوار (Import raw data)،
ويظهر لنا قائمة بأسماء المشاريع على بطاقة الذاكرة الخاصة بالجهاز (DBX) بعد تحديد أحد المشاريع من القائمة، نضغط على زر (Import)

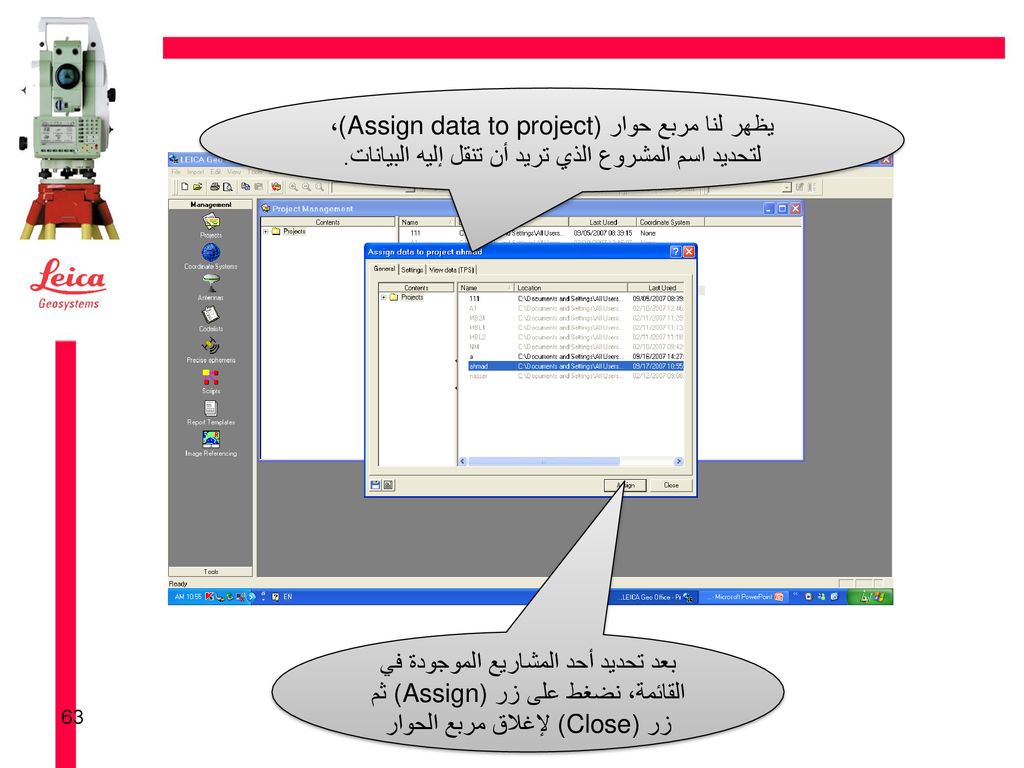

63 يظهر لنا مربع حوار (Assign data to project)، لتحديد اسم المشروع الذي تريد أن تنقل إليه البيانات.
بعد تحديد أحد المشاريع الموجودة في القائمة، نضغط على زر (Assign) ثم زر (Close) لإغلاق مربع الحوار

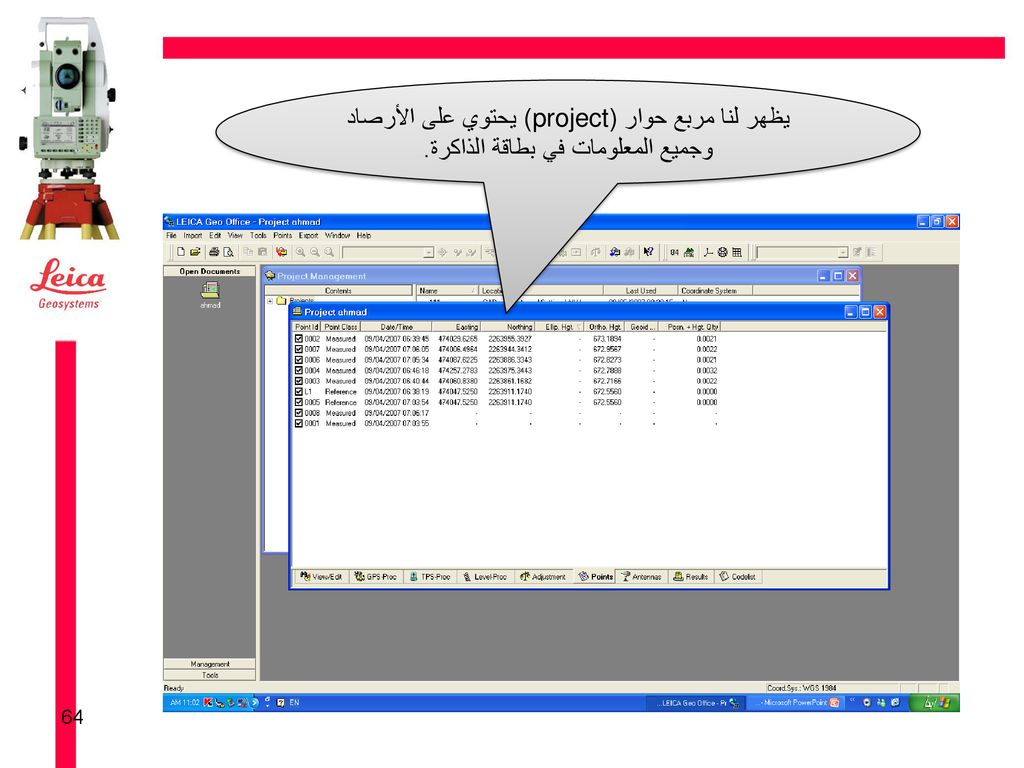

64 يظهر لنا مربع حوار (project) يحتوي على الأرصاد وجميع المعلومات في بطاقة الذاكرة.

65 لتصدير بيانات الرصد لغرض رسمها، نقوم بفتح قائمة (Export) ونختار منها (ASCII data).

66 يظهر لنا مربع حوار (Export ASCII data).

67 شرح برنامج (LisCAD)

68 نفتح قائمة (File)، ونختار منها (New)
لتحويل البيانات إلى برنامج (Liscad Plus) نقوم بفتح البرنامج من أيقونة (S.E.E.) نفتح قائمة (File)، ونختار منها (New)

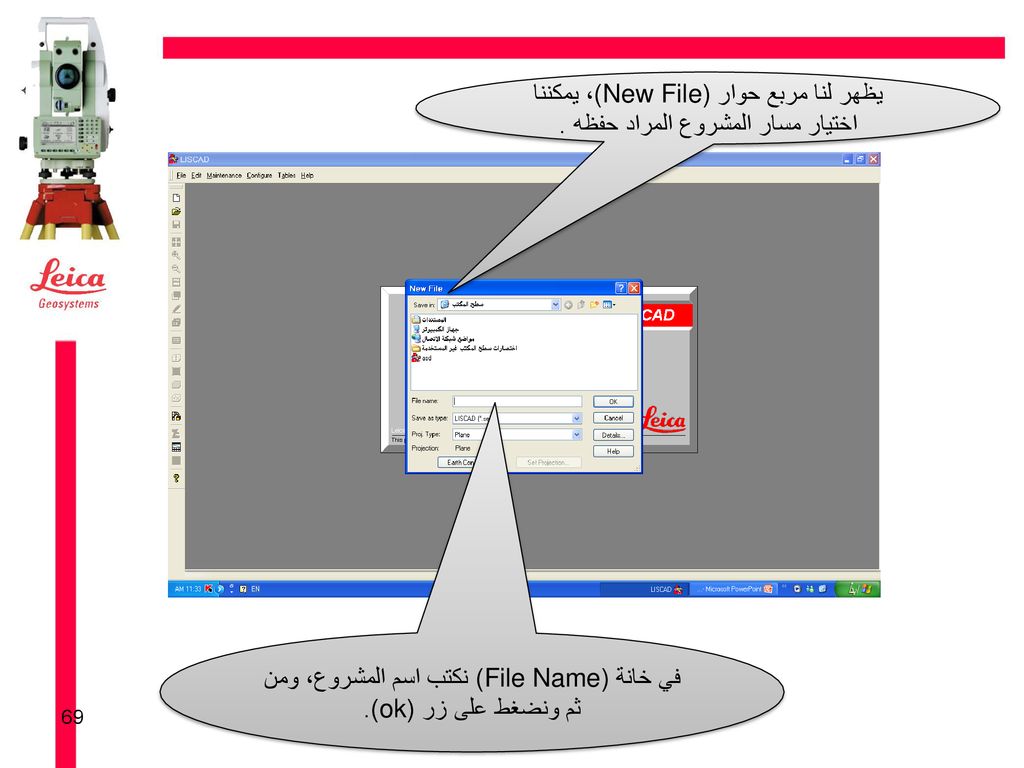

69 في خانة (File Name) نكتب اسم المشروع، ومن ثم ونضغط على زر (ok).
يظهر لنا مربع حوار (New File)، يمكننا اختيار مسار المشروع المراد حفظه . في خانة (File Name) نكتب اسم المشروع، ومن ثم ونضغط على زر (ok).

70 من قائمة (Task) نختار (Data Conversion)

71 من قائمة (Import) نختار (Survey and CAD systems)

72 1- نقوم باختيار الملف المراد استيراد بياناته لرسمها
2- في هذه الخانة أتأكد من أن الاختيار على (Sky-GPS(*.asc ثم الضغط على زر (ok)

73 لاحظ ظهور النقاط المرصودة على هذه الشاشة

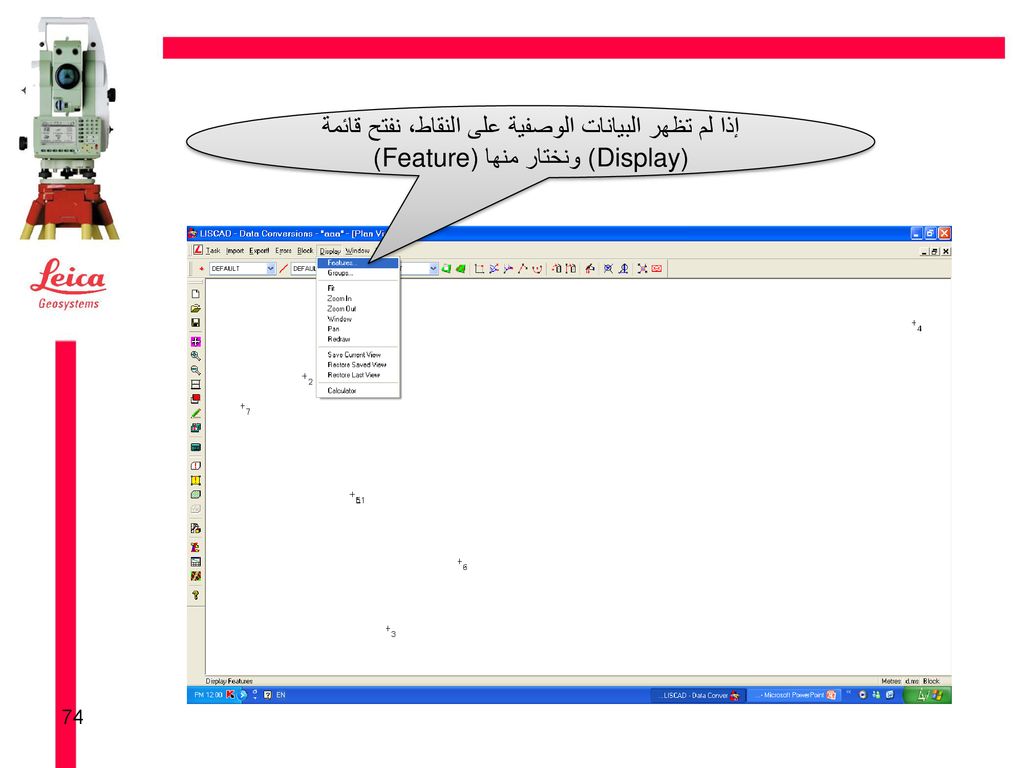

74 إذا لم تظهر البيانات الوصفية على النقاط، نفتح قائمة (Display) ونختار منها (Feature)

75 من علامة تبويب (Points) نتأكد من وجود علامات على
(Identifier) و (symbol) و (crosses) ثم ok

76 لرسم خطوط واصلة بين النقاط نتبع الآتي :
من قائمة (Create) نختار منها (Line)

77 يظهر هذا المربع الصغير الذي يمكن من خلاله تحديد نقطة بداية ونهاية الخط المراد رسمه

78 لإظهار أبعاد الخطوط على الرسم نتبع الآتي :
من قائمة (Task) نختار منها (Computations)

79 من قائمة (Attributes) نختار منها (Line)

80 نقوم بتفعيل خيار المسافة وذلك بوضع علامة على (Active), ثم الضغط على زر (Ok)

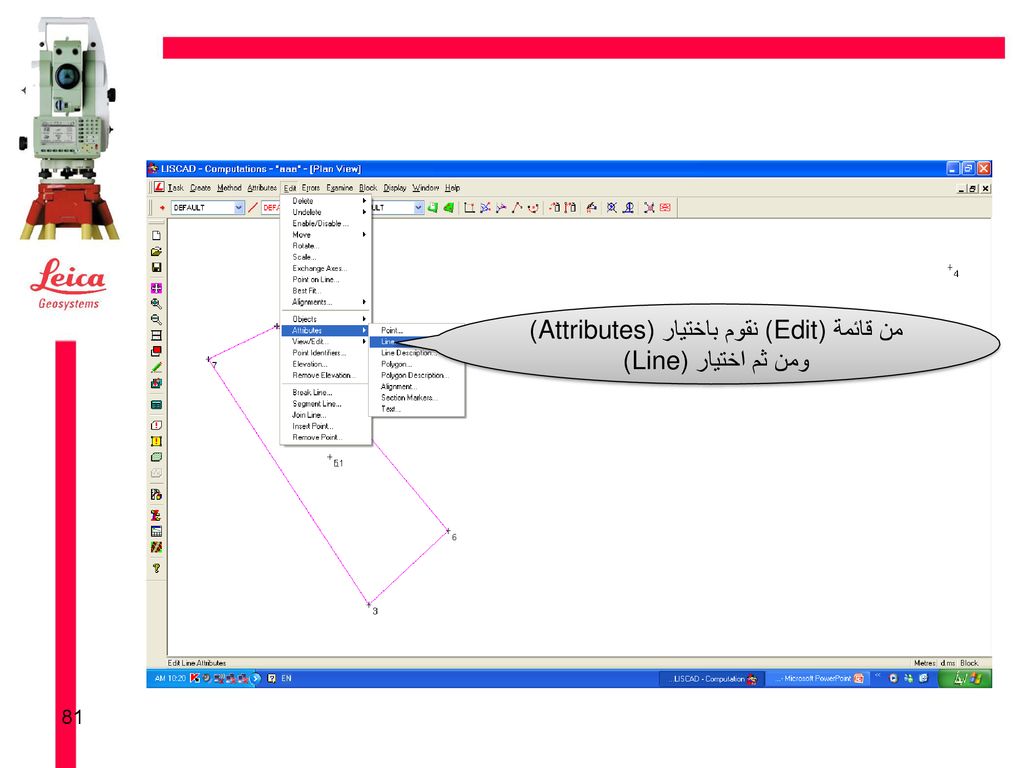

81 من قائمة (Edit) نقوم باختيار (Attributes) ومن ثم اختيار (Line)

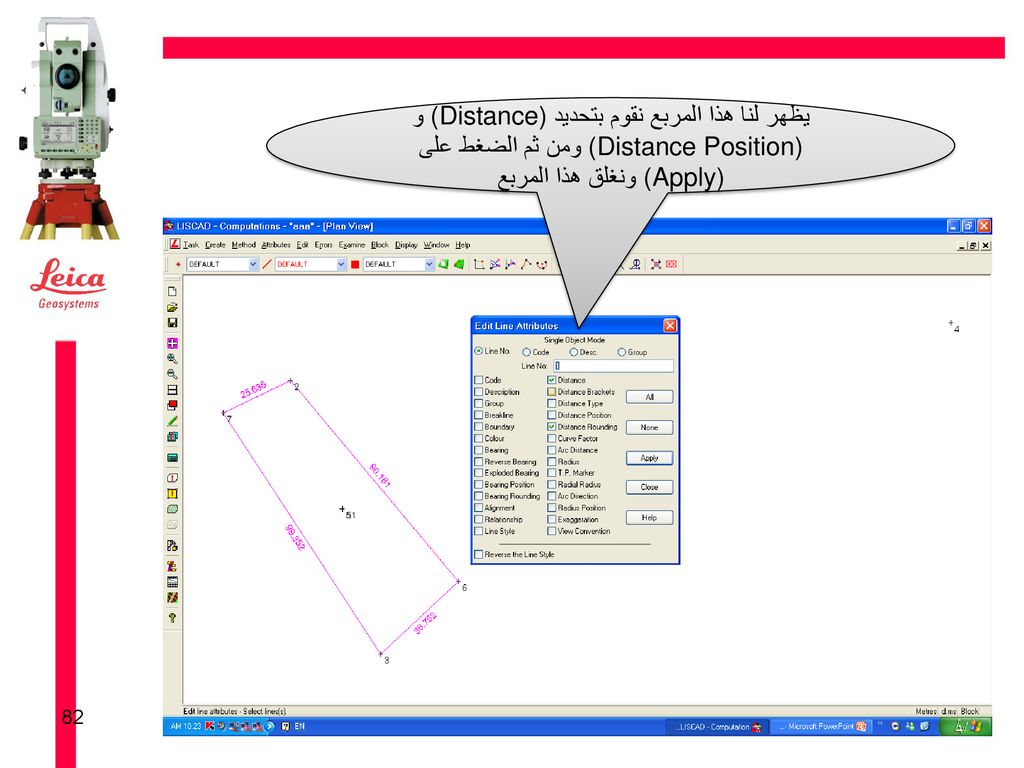

82 يظهر لنا هذا المربع نقوم بتحديد (Distance) و (Distance Position) ومن ثم الضغط على (Apply) ونغلق هذا المربع

83 لحساب مساحة الشكل نتبع الآتي :
من قائمة (Task) نختار منها (Computations)

84 من قائمة (Attributes) نختار منها (Polygon)

85 يظهر لنا هذا المربع، نقوم بتحديد (Area)

86 من قائمة (Edit) نقوم باختيار (Attributes) ومن ثم اختيار (Polygon)

87 يظهر لنا هذا المربع، نقوم بتحديد (Area)

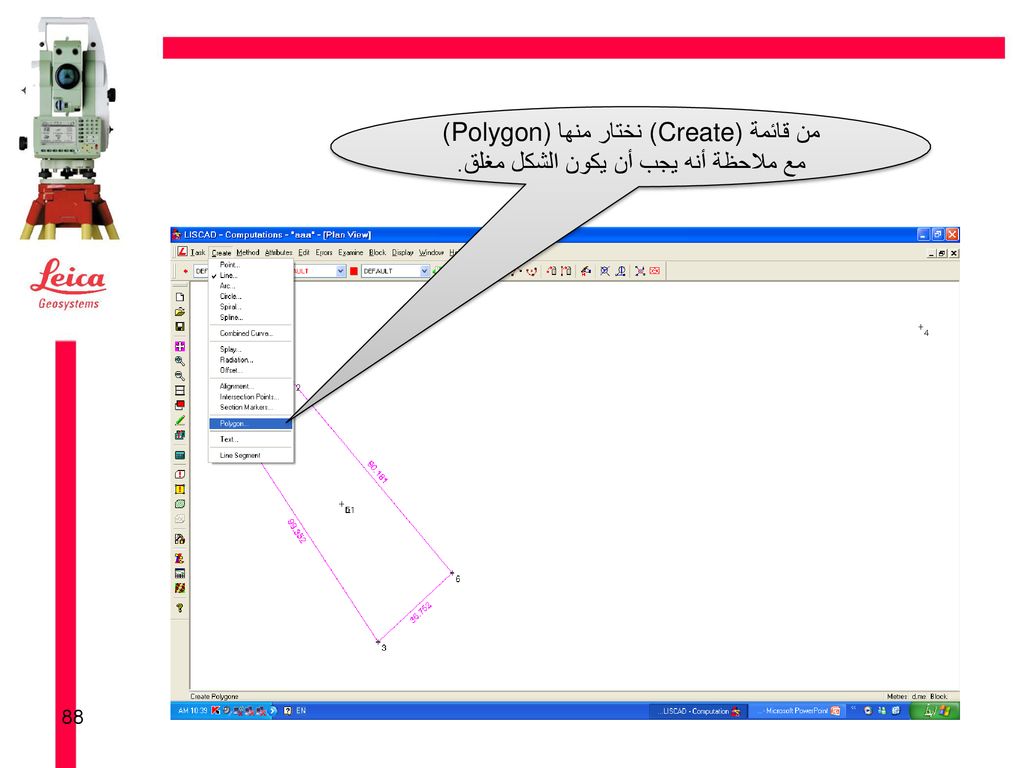

88 من قائمة (Create) نختار منها (Polygon) مع ملاحظة أنه يجب أن يكون الشكل مغلق.

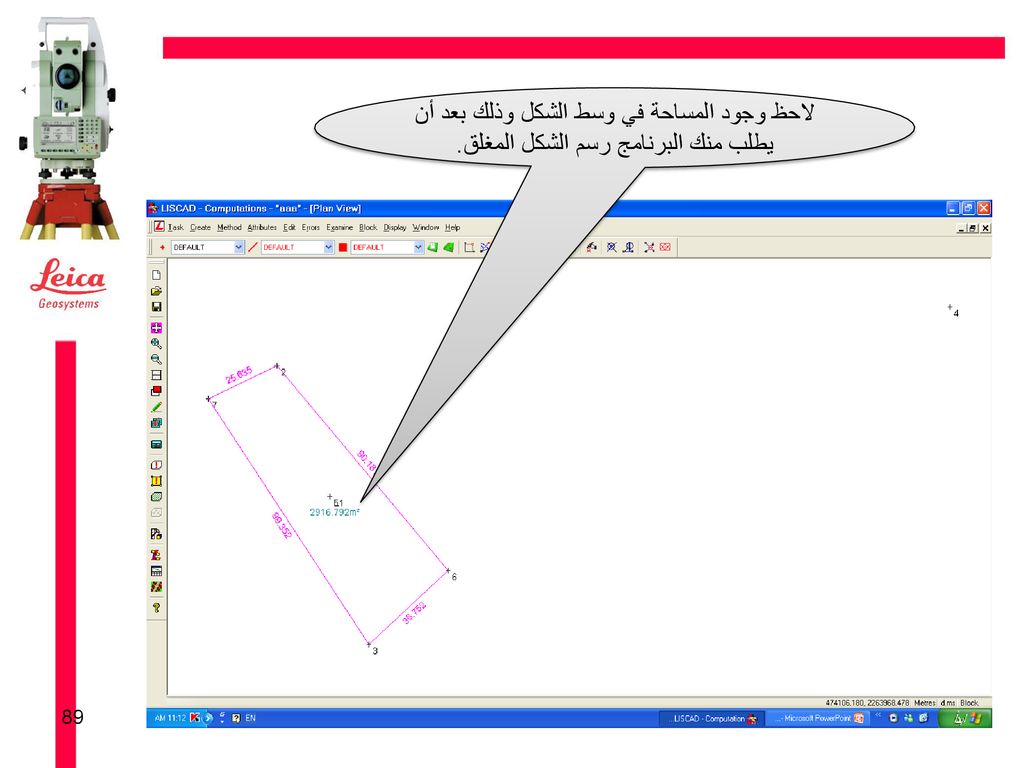

89 لاحظ وجود المساحة في وسط الشكل وذلك بعد أن يطلب منك البرنامج رسم الشكل المغلق.
