1 كيفية ضبط أحداثيات الخريطة
المحاضرة الأولي مادة الطرق الفنية كيفية ضبط أحداثيات الخريطة

2 2- ثم نقوم بأضافة الخريطة من Add data
1- نقوم بفتح صفحة جديدة من Arc map

3 1 2 1- بعد الضغط علي Add data 2- ستظهر نافذةنفتح المكان الذي توجد به الخريطة (مثلاً من D - fieldstudy) 3- ثم نختار الخريطة(مثلاً ecairo) 4- و نضغط Add ثم yes 3 4

4 4- ثم من شريط georeferencing
5- نضغط علي add control point 3- عند أول نقطة نعمل zoom in 1- ستظهر الخريطة ونبدأ فى ضبط احداثياتها0 2- ونقوم بالسير مع عقارب الساعة او عكس عقارب الساعة0

5 1-ثم ناتى على حافة الخريطة ونضغط left click ثم right click
2- ستظهرقائمة نختارinput x and y

6 1- نقوم بتحويل اتجاهي النقطة من الزاويا الي التقدير الدائري
2- ستظهر نافذة نقوم بوضع ارقام اتجاهي النقطة و يكون فيهاX هي خطوط الطول(E,W) و y هي خطوط العرض(N, S) 1- نقوم بتحويل اتجاهي النقطة من الزاويا الي التقدير الدائري ثم نضغط Ok

7 من الشريط الجانبي نضغ علي Full Extent Pan
ستظهر الخريطة مرة أخري

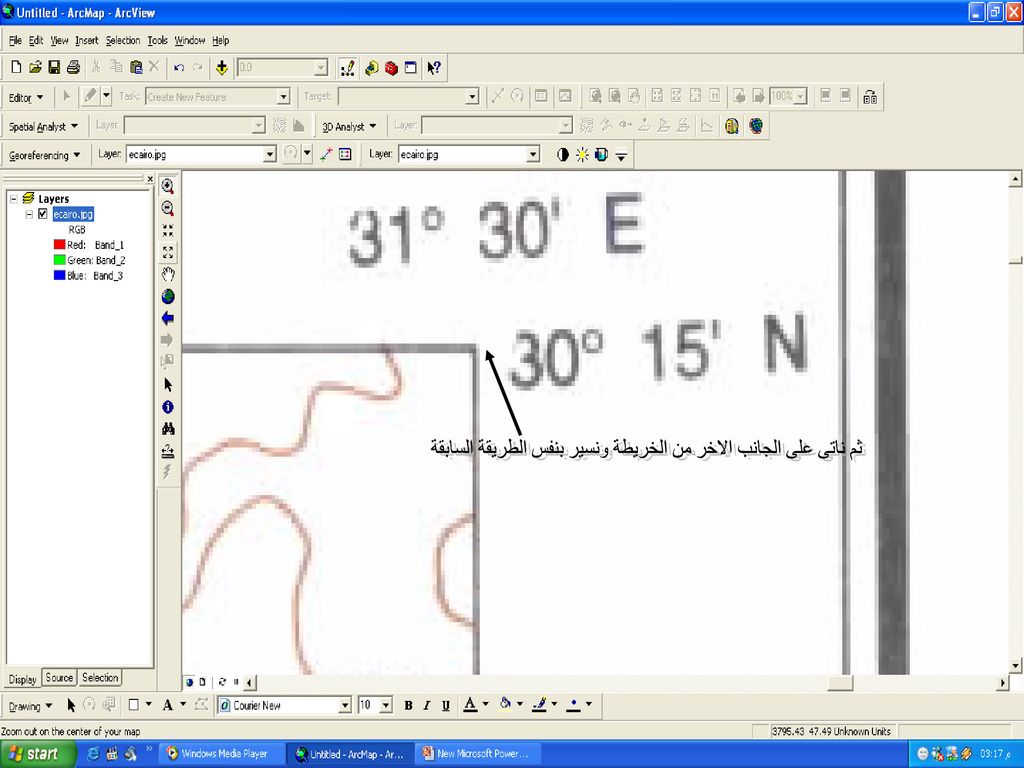

8 ثم ناتى على الجانب الاخر من الخريطة ونسير بنفس الطريقة السابقة

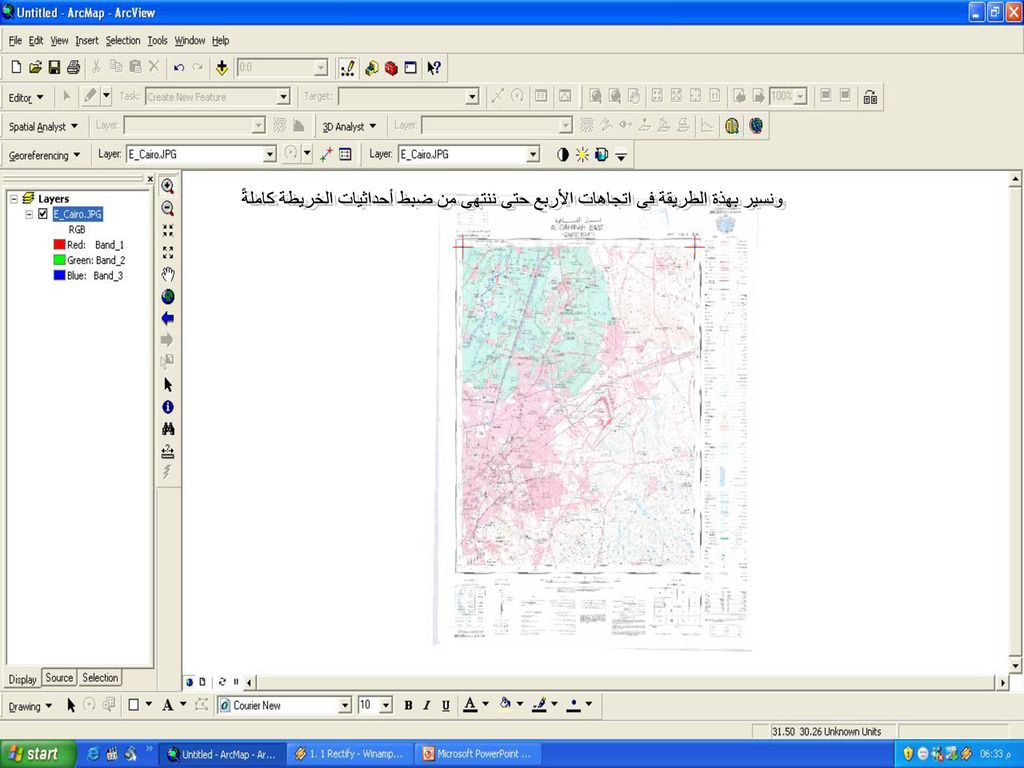

9 ونسير بهذة الطريقة فى اتجاهات الأربع حتى ننتهى من ضبط أحداثيات الخريطة كاملةً

10 ونقوم بعد ذلك بحفظ الخريطة كالتالي

11 من georeferencing ونختار Rectify

12 وندخل علىout Raster باسم recairo

13 ومنsave as typeنختارERDA SIMAGINE0

14 ونضغط على save ثم save

15 و أخيراً تظهر الخريطة مضبوطة الأحداثيات طبقاَ لنظام الأحداثيات العالمي WGS1984
