الأشكال الثلاثية الأبعاد

عروض تقديميّة مشابهة


عرض تقديمي عن الموضوع: "الأشكال الثلاثية الأبعاد"— نسخة العرض التّقديمي:

1 الأشكال الثلاثية الأبعاد
المفردات مستقيمان يقعان في المستوى نفسه المستقيمان المتوازيان المجسم المتعدد الأسطح الحرف الرأس الوجه القطر المستقيمان المتخالفان المنشور القاعدة الهرم الأشكال الثلاثية الأبعاد فكرة الدرس : احدد أشكال ثلاثية الأبعاد

2

3

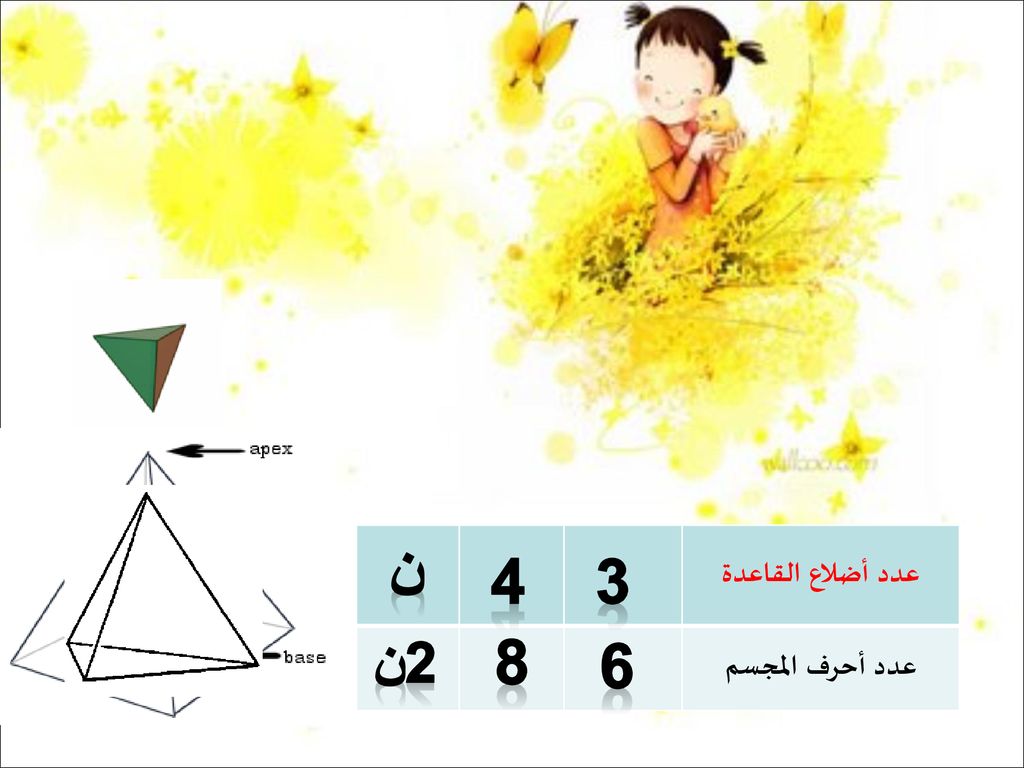

4 عدد أضلاع القاعدة عدد أحرف المجسم ن 4 3 8 6

5 مستطيلات وأشباه منحرف مربع سمي الأشكال للصورة أمامك ؟
أوجه المجسمات أشكال مستوية مربع سمي الأشكال للصورة أمامك ؟ إذا نظرت للساعة من الأعلى فما الشكل الذي نراه؟ ما العلاقة بين الأشكال والمجسمات ؟

6 أوضاع المستقيمات في المستوى
يبين الشكل المجاور المستطيل أ ب ج د فيه المستقيمات أ ب وَ ب د وَ د ج وَ ج أ مستقيمات في المستوى نفسه بحيث ان : المستقيمان أ ب وَ ج د متوازيان ب أ د ج المستقيمان أ ج وَ ج د متقاطعان في نقطة

7 كذلك هناك أوضاع للمستويات وهي :
متقاطعة في نقطة متقاطعان في مستقيم متوازيان

8 المفردات المتعلقة بالمجسمات
القطر: قطعة مستقيمة نهايتاها رأسان غير متجاورين ولا يقعان على الوجه نفسه الحرف : المستقيم الناتج عن تقاطع سطحين الوجه : سطح مستو الرأس : نقطة تقاطع ثلاثة مستويات أو اكثر

9 المستقيمان المتخالفان هما :
مستقيمان متخالفان المستقيمان المتخالفان هما : 1- مستقيمان غير متقاطعين. 2 -مستقيمان غير متوازيين . 3 -مستقيمان لا يقعان في المستوى نفسه .

10 مجسم له وجهان متوازيان ومتطابقان يسميان القاعدتين وأوجهه مستطيلة الشكل
المنشور مجسم له وجهان متوازيان ومتطابقان يسميان القاعدتين وأوجهه مستطيلة الشكل منشور رباعي لأن قاعدته رباعية الهرم مجسم قاعدته الوحيدة مضلع وأوجهه مثلثات هرم رباعي لأن قاعدته رباعية

11 المستويان يتقاطعان في المستقيم جـ د

12 الشكل الاسم شكل الأوجه العدد الأوجه الأحرف الرؤوس
8 12 6 مستطيلات منشور رباعي 4 6 4 مثلثات هرم ثلاثي سداسيان و6 متوازي أضلاع 12 18 8 منشور سداسي

13 ارسمي كلا من المنظر العلوي والأمامي والجانبي للصندوق
المنظر الجانبي المنظر الأمامي المنظر العلوي

14 المجسم الناتج منشور رباعي ( متوازي مستطيلات )
خبرة سابقة تذكر أن : للمجسم ثلاثة أبعاد ( طول – عرض – ارتفاع ) إرشــــــــــــاد ابدأ برسم الارتفاع الذي يمثل ارتفاع كل من المنظر الأمامي والمنظر الجانبي ثم الطول الذي يمثل طول المنظر الأمامي ( جهة اليمين ) ثم العرض الذي يمثل طول المنظر الجانبي ( جهة اليسار ) المجسم الناتج منشور رباعي ( متوازي مستطيلات ) منتديات يزيد التعليمية - عقيل الزبيدي

15 المجسم الناتج منشور رباعي
خبرة سابقة المجسم الناتج منشور رباعي ( متوازي مستطيلات ) منتديات يزيد التعليمية – عقيل الزبيدي
